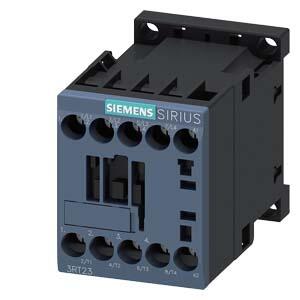

SIEMENS DÖRT KUTUPLU SIRIUS KONTAKTÖR AC 230V BOBİNLİ 12 KW 4011209845589
Ürün Kodu : SIE-3RT2316-1AP00
%70
indirimli
3.764,40 TL
1.129,32 TL
2.635,08 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
SIEMENS SIRIUS Serisi Endüstriyel Kontaktör
SIRIUS 3RT23 Serisi Kontaktör (4 kutuplu, AC-1, 18 A, AC 230 V, 400 V / 40 °C), endüstriyel anahtarlama ve kontrol sistemlerinde yüksek güvenilirlik sağlamak üzere tasarlanmıştır. Kompakt yapısı ve entegre yardımcı kontakları sayesinde kullanım kolaylığı sunar. Vidalı klemens bağlantısı hızlı ve sağlam montaj imkânı tanır. IEC ve UL/CSA gibi uluslararası onaylara sahiptir.

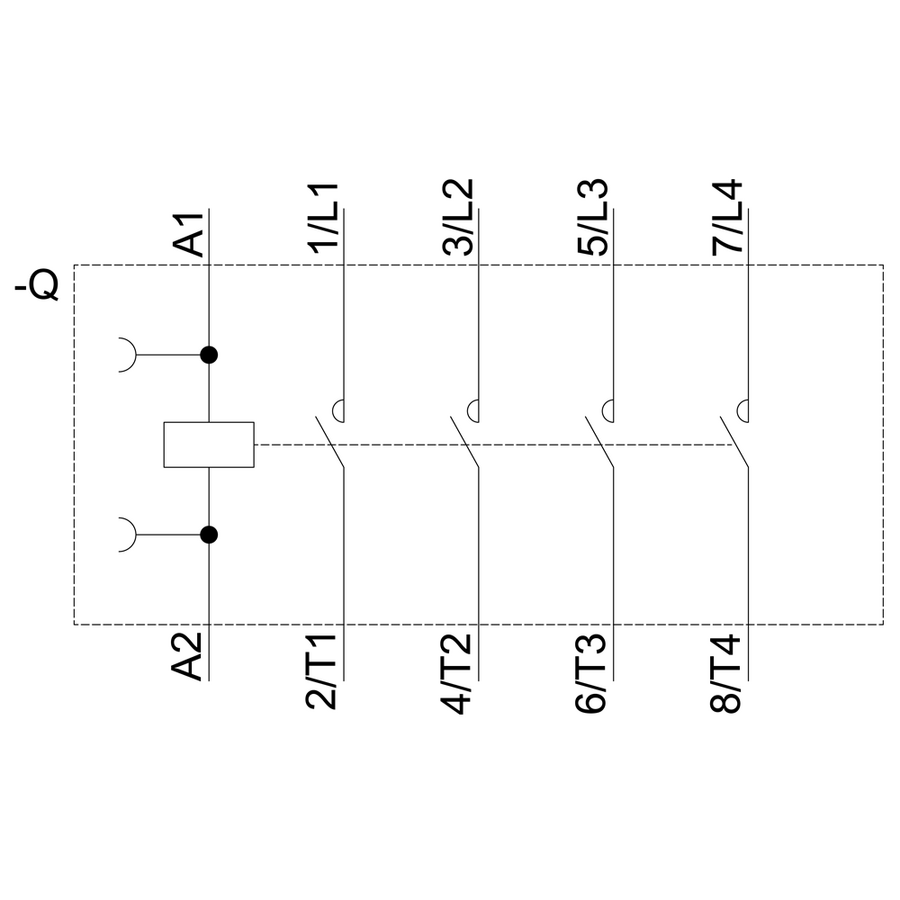

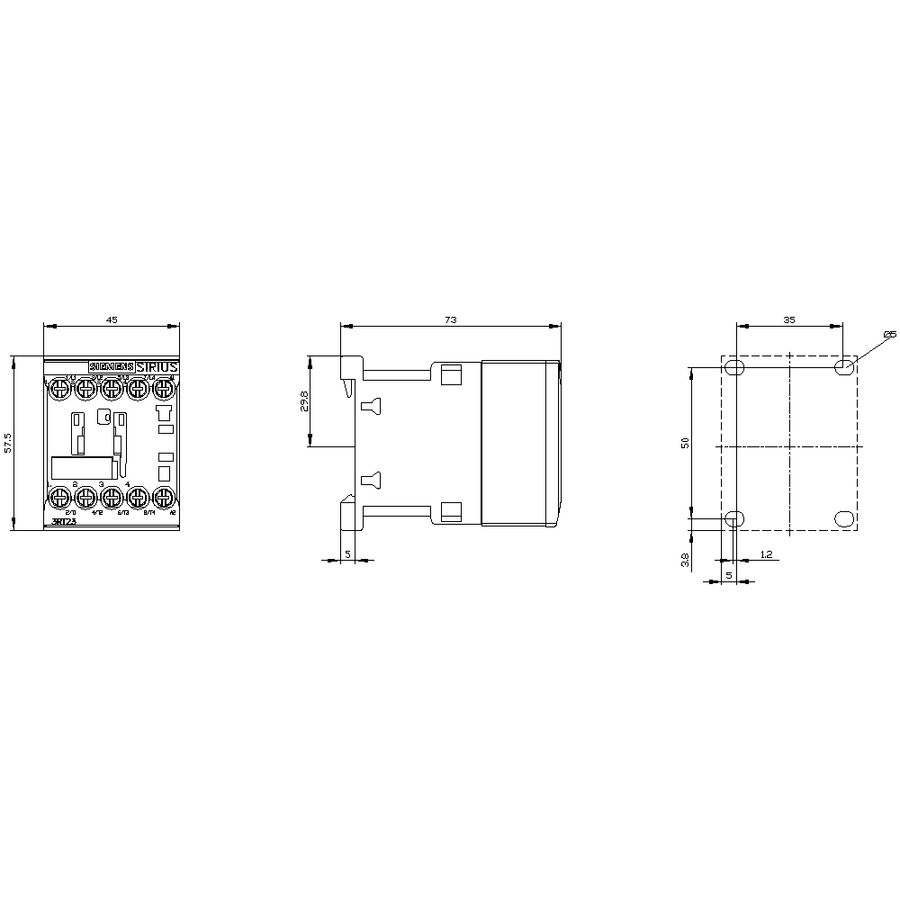

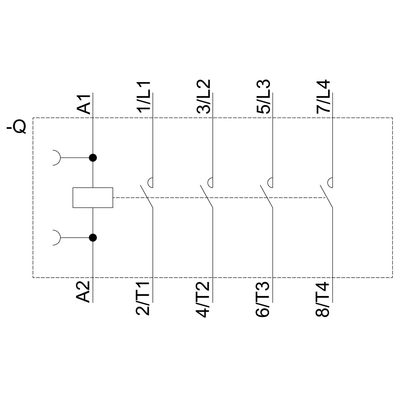

Marka Siemens Tedarikçi No 3RT2316-1AP00 Açıklama Contactor, 4 NO, AC-1: 18 A 230 V AC, 50 / 60 Hz, 4-pole, 4 NO, Size S00, Screw terminal GTIN 4011209845589 Ağırlık 0.231 Derinlik 0.0775 En 0.05 Uzunluk 0.0615 ürün marka adı SIRIUS ürün tanımı Kontaktör ürün tipi tanımı 3RT23 Genel teknik veriler koruyucu ebadı S00 ürün ilavesi ● iletişim fonksiyon modülü Hayir ● yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde ● AC'de sıcak işletim durumunda 4,4 W ● AC'de sıcak işletim durumunda kutup başına 1,1 W ● yük akım parçasız tipik 1,1 W güç kaybı hesaplaması türü akıma bağlı kare izolasyon gerilimi ● ana akım devresinin kirlilik derecesi 3’te anma değeri 690 V ● yardımcı ve kontrol devresi kirlilik derecesi 3’te anma değeri 690 V şok gerilim mukavemeti ● ana akım devresinin anma değeri 6 kV ● yardımcı akım devresinin anma değeri 6 kV şok mukavemeti dikdörtgen darbede ● AC'de 6,7 g / 5 ms, 4,2 g / 10 ms şok mukavemeti sinüs darbesinde ● AC'de 10,5 g / 5 ms, 6,6 g / 10 ms mekanik kullanım süresi (işletim çevrimleri) ● kontaktör tipik 30 000 000 ● yardımcı anahtar bloklu kontaktör tipik 10 000 000 referans işareti IEC 81346-2:2009 uyarınca Q RoHS yönetmeliği (gün/ay/yıl) 10/01/2009 MB başına net ağırlık 0,231 g Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -25 ... +60 °C ● depolama sırasında -55 ... +80 °C bağıl nem minimum 10 % bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 % Ana akım devresi kutup sayısı ana devre için 4 kapayıcı sayısı ana kontaklar için 4 gerilim türü ana devre için AC işletim akımı ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri 18 A ● AC-1'de — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri 18 A — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri 16 A ● AC-3'te — 400 V'ta anma değeri 9 A ● AC-4'te 400 V'ta anma değeri 8,5 A minimum kesit ana devrede maksimum AC-1 anma değerinde 2,5 mm² işletim akımı ● 1 akım hattında DC-1’de — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 16 A — 110 V'ta anma değeri 2,1 A — 220 V'ta anma değeri 0,8 A — 440 V'ta anma değeri 0,6 A ● seri devre 2 akım hattında DC-1’de — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 16 A — 110 V'ta anma değeri 12 A — 220 V'ta anma değeri 1,6 A — 440 V'ta anma değeri 0,8 A ● seri devre 3 akım hattında DC-1’de — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 16 A — 110 V'ta anma değeri 16 A — 220 V'ta anma değeri 16 A — 440 V'ta anma değeri 1,3 A ● 1 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 0,5 A — 110 V'ta anma değeri 0,15 A ● seri devre 2 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 5 A — 110 V'ta anma değeri 0,35 A ● seri devre 3 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 16 A — 60 V'ta anma değeri 16 A — 110 V'ta anma değeri 16 A — 220 V'ta anma değeri 1,5 A — 440 V'ta anma değeri 0,2 A işletim kapasitesi ● AC-3'te 400 V'ta anma değeri 4 kW ● AC-4'te 400 V'ta anma değeri 4 kW yük boşaltma frekansı ● AC'de 10 000 1/h anahtarlama frekansı ● AC-1'de maksimum 1 000 1/h Kontrol devresi/ Kumanda gerilim türü AC gerilim türü kontrol besleme gerilimi AC kontrol besleme gerilimi AC'de ● 50 Hz'de anma değeri 230 V ● 60 Hz'de anma değeri 230 V çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de ● 50 Hz'de 0,8 ... 1,1 ● 60 Hz'de 0,85 ... 1,1 kapanma görünür gücü solenoid AC'de ● 50 Hz'de 27 VA ● 60 Hz'de 24,3 VA güç faktörü endüktif bobin kapanma gücünde ● 50 Hz'de 0,8 ● 60 Hz'de 0,75 tutma görünür gücü solenoid AC'de ● 50 Hz'de 4,2 VA ● 60 Hz'de 3,3 VA güç faktörü endüktif bobin tutma gücünde ● 50 Hz'de 0,25 ● 60 Hz'de 0,25 kapanış gecikmesi ● AC'de 9 ... 35 ms açılış gecikmesi ● AC'de 7 ... 13 ms elektrik arkı süresi 10 ... 15 ms aktivasyon modeli anahtar tahriki Standart A1 - A2 Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için ● takılabilir 2 kapayıcı sayısı yardımcı kontaklar için ● takılabilir 2 Kısa devre koruması sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için — düzenleme türü 1’de gerekli gG: 35 A (690 V, 100 kA) — düzenleme türü 2’de gerekli gG: 20 A (690 V, 100 kA) Montaj/ Sabitleme/ Ebatlar montaj konumu dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir. sabitleme türü sıra montajı Evet sabitleme türü DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme yükseklik 58 mm genişlik 45 mm derinlik 73 mm uyulması gereken mesafe ● sıralı montajda — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 0 mm ● topraklanmış parçalara — önde 10 mm — yukarı 10 mm — yanlarda 6 mm — aşağı doğru 10 mm ● gerilim taşıyan parçalara — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 6 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı ● kontaktörde yardımcı kontaklar için Vida bağlantısı ● solenoid Vida bağlantısı bağlanabilir iletken kesiti türü ● ana kontaklar için — tek telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● AWG hatlarında ana kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12 bağlanabilir iletken kesiti ana kontaklar için ● tek telli 0,5 ... 4 mm² ● tek telli veya çok telli 0,5 ... 4 mm² ● çok telli 0,5 ... 4 mm² ● ince telli kablo uç işlemeli 0,5 ... 2,5 mm² bağlanabilir iletken kesiti yardımcı kontaklar için ● tek telli veya çok telli 0,5 ... 4 mm² ● ince telli kablo uç işlemeli 0,5 ... 2,5 mm² bağlanabilir iletken kesiti türü ● yardımcı kontaklar için — tek telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12 AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için 20 ... 12 AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için 20 ... 12 Emniyet ürün fonksiyonu ● IEC 60947-4-1 uaryınca aynalı kontak Evet; 3RH29 ile ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı Hayir Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
