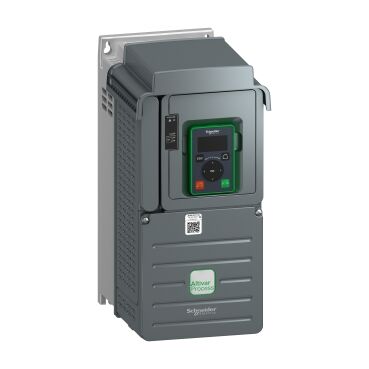

SCHNEİDER ELECTRİC ATV610D11N4 DEĞİŞKEN HIZLI SÜRÜCÜ ATV610 11 KW/15HP 380...460 IP20 3606480700552
Ürün Kodu : SCH-TM-ATV610D11N4
%67
İskonto
125.202,00 TL
41.316,66 TL
83.885,34 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Ürün serisi Easy Altivar 610 Ürün Ya da Bileşen Tipi Değişken hızlı sürücü ürüne özel uygulama Fan, pompa, kompresör, konveyör Ürün Grubu ATV610 Model Standart tip ürün varış yeri Asenkron motorlar
Senkron motorlarMontaj Tipi Pano montajı EMC filtresi Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks IP koruma derecesi IP20 soğutmanın tipi Zorlamalı konveksiyon besleme frekansı 50...60 Hz +/-5 % şebeke faz sayısı 3 faz [Us] nominal besleme gerilimi 380...460 V % - 15...10 motor gücü kW 11 kW için normal şart
7,5 kW için Ağır şartmotor gücü hp 15 hp için normal şart
10 hp için Ağır şarthat akımı 22 A -de 380 V (normal şart)
19,6 A -de 460 V (normal şart)
16,4 A -de 380 V (Ağır şart)
14,6 A -de 460 V (Ağır şart)muhtemel hat Isc 22 kA görünen güç 15,6 kVA -de 460 V (normal şart)
11,6 kVA -de 460 V (Ağır şart)sürekli çıkış akımı 23,5 A -de 4 kHz için normal şart
16,5 A -de 4 kHz için Ağır şartmaksimum geçici akım 25,9 A süresince 60 s (normal şart)
24,8 A süresince 60 s (Ağır şart)asenkron motor kontrol profili Sabit tork standartı
Optimum moment modu
Değişken moment standardıOutput frequency 0,1…500 Hz nominal anahtarlama frekansı 4 kHz anahtarlama frekansı 2...12 kHz ayarlanabilir Önceden ayarlı hız sayısı 16 önceden ayarlı hız Haberleşme Port Protokolü Modbus seri seçenek kartı Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartıçıkış gerilimi <= güç besleme gerilimi motor kayma kompanzasyonu Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilirhızlanma ve yavaşlama rampaları S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilirdurana kadar frenleme DC enjeksiyon ile koruma tipi Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücüfrekans çözünürlüğü Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hzelektrikli bağlantı Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 4...16 mm²
Motor, vidalı terminal: 4...16 mm²konnektörün tipi 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri fiziksel arayüz 2 telli RS 485 için Modbus seri iletim çerçevesi RTU için Modbus seri iletim hızı 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri polarizasyon tipi Empedans yok için Modbus seri adreslerin sayısı 1…247 için Modbus seri erişim yöntemi Slave besleme Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre korumasıyerel sinyalleme 2 LED for yerel diagnostik
1 LED (sarı) for dahili haberleşme durumu
2 LED (iki renkli) for haberleşme modülü durumu
1 LED (kırmızı) for gerilimin varlığıGenişlik 171 mm yükseklik 360 mm
423 mm EMC plakalıDerinlik 233 mm Ürün Ağırlığı 7,730 kg analog giriş sayısı 3 analog giriş tipi AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2, AI3 software-configurable temperature probe or water level sensorDijital giriş sayısı 6 Dijital giriş tipi DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)giriş uyumluluğu DI1...DI6: lojik giriş seviye 1 PLC 'e uygunIEC 61131-2
DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68Dijital giriş lojiği Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1)analog çıkış sayısı 2 analog çıkış tipi Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bitörnekleme süresi 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş
5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi
10 ms +/- 1 ms (AQ1, AQ2) - analog çıkışdoğruluk +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkışdoğrusallık hatası AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkışröle çıkış sayısı 3 röle çıkış tipi Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cyclesyenileme süresi Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) minimum anahtarlama akımı Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC maksimum anahtarlama akımı Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DCyalıtım Güç ve kontrol arasındaki terminaller yalıtım direnci > 1 MOhm 1 dakika için topraklamaya 500 V DC gürültü seviyesi 56 dB 'e uygun86/188/EEC W cinsinden güç dağılımı 310 W(zorlamalı konveksiyon) -de 380 V 4 kHz
54 W(doğal konveksiyon) -de 380 V 4 kHzÇalışma konumu Dikey +/- 10 derece elektromanyetik uyumluluk Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6kirletme derecesi 2 'e uygunIEC 61800-5-1 titreşim direnci 1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6darbe dayanımı 15 gn için 11 ms 'e uygunIEC 60068-2-27 bağıl nem 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 çalışma için ortam hava sıcaklığı -15…45 °C (olmadan)
45…60 °C (değer kaybı faktörü ile)çalışma yüksekliği <= 1000 m olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyleçevresel özellik Kimyasal kirlilik direnci sınıf 3C3 'e uygunIEC 60721-3-3
Toz kirliliği direnci sınıf 3S3 'e uygunIEC 60721-3-3standartlar IEC 61800-3
Ortam 2 kategori C3 IEC 61800-3
IEC 61800-5-1
IEC 60721-3İşaretleme CE
