Schneider Electric  - TESYS

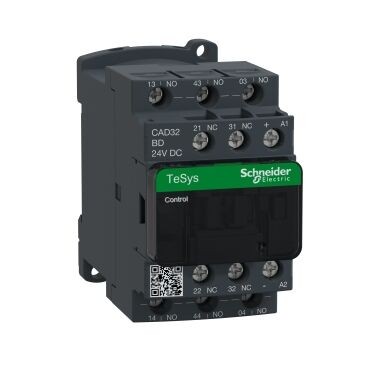

SCHNEIDER ELECTRIC CAD32BD TESYS D KONTROL RÖLESİ STANDART BOBİN 3389110404166

Ürün Kodu : SCH-TM-CAD32BD
%64 İskonto
3.646,80 TL
1.312,85 TL
2.333,95 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • Tam Ürün KoduCAD32BDMarkaSchneider ElectricÜrün ya da bileşen tipiKontrol rölesikontaktör uygulamasıKontrol devresikutup kontak düzenleme3 NA + 2 NK[Ue] nominal çalışma voltajı<= 690 V AC 25...400 Hzkontrol devresi gerilimi24 V DC[Ith] klasik açık hava termik akımı10 A -de <60 °Cmontaj desteğiRay/Plakabağlantılar - terminallerVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuzsıkma torku1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2kontrol devresi gerilim limitleri0,1...0,25 Uc -40…70 °C düşme DCçalışma süresi53...72 msn bobin enerjileme ve NA kapamaMekanik dayanıklılık30 Mcyclesmaximum operating rate180 cyc/mnzaman sabiti28 msW cinsinden kalkış gücü5,4 W 20 °C)W cinsinden tutma güç tüketimi5,4 W -de 20 °Cminimum anahtarlama gerilimi17 Vminimum anahtarlama akımı5 mAçakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasındayalıtım direnci> 10 MOhmmekanik dayanıklılıkŞoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27çalışma için ortam hava sıcaklığı-40…60 °CDepolama ortam koşulları-60…80 °Cçalışma yüksekliği0...3000 mPaket Birim Tipi 1PCEPaket 1 Uzunluk11,2 cmPaket 1'deki Birim Sayısı1.0Paket 3 Genişlik60 cmPaket 3 Ağırlık142,02 kgPaket 2 Genişlik30 cmPaket 2 Yükseklik15 cmPaket 2 Ağırlık8.262 kgPaket 3'teki Birim Sayısı240.0Paket Birim Tipi 3P06Paket 3 Yükseklik75 cmPaket 3 Uzunluk80 cmPaket 1 Genişlik9,2 cmPaket 1 Yükseklik5,2 cmPaket 1 Ağırlık528 grPaket 2'deki Birim Sayısı
    SeriTeSys
    TeSys Deca
    Ürün AdıTeSys CAD
    Ürün Ya da Bileşen TipiKontrol rölesi
    Ürün GrubuCAD
    kontaktör uygulamasıKontrol devresi
    kullanım kategorisiDC-13
    AC-15
    AC-14
    kutup kontak düzenleme3 NA + 2 NK
    [Ue] nominal çalışma voltajı<= 690 V AC 25...400 Hz
    kontrol devresi tipiDC standart
    kontrol devresi gerilimi24 V DC
    [Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
    [Ith] klasik açık hava termik akımı10 A (at 60 °C)
    Irms nominal kapama kapasitesi140 A AC 'e uygunIEC 60947-5-1
    250 A DC 'e uygunIEC 60947-5-1
    [Icw] nominal kısa süreli dayanma akımı100 A - 1 sn
    120 A - 500 ms
    140 A - 100 ms
    ilgili sigorta değeri10 A gG conforming to IEC 60947-5-1
    [Ui] nominal yalıtım voltajı600 V UL sertifikali
    600 V CSA sertifikali
    690 V 'e uygunIEC 60947-5-1
    Montaj DesteğiRay
    Plaka
    bağlantılar - terminallerVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
    sıkma torku1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    kontrol devresi gerilim limitleri0,1...0,25 Uc (-40…70 °C):düşme DC
    0,7...1,25 Uc (-40…60 °C):çalışma DC
    1...1.25 Uc (60…70 °C):çalışma DC
    çalışma süresi53...72 msn bobin enerjileme ve NA kapama
    16...24 msn bobinin enerjisini kesme ve NA açma
    47...63 msn bobin enerjileme ve NK açma
    15...25 msn bobinin enerjisini kesme ve NK kapama
    Mekanik dayanıklılık30 Mcycles
    Maksimum çalışma hızı180 cyc/mn
    zaman sabiti28 ms
    W cinsinden kalkış gücü5,4 W 20 °C)
    W cinsinden tutma güç tüketimi5,4 W -de 20 °C
    minimum anahtarlama gerilimi17 V
    minimum anahtarlama akımı5 mA
    çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    yalıtım direnci> 10 MOhm
    mekanik dayanıklılıkŞoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
    Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
    Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    Yükseklik77 mm
    Genişlik45 mm
    Derinlik93 mm
    Ürün Ağırlığı0,58 kg
    standartlarEN/IEC 60947-5-1
    GB/T 14048,5
    UL 60947-5-1
    CSA C22.2 No 60947-5-1
    JIS C8201-5-1
    Ürün SertifikalarıCB
    CCC
    UL
    CSA
    EAC
    CE
    UKCA
    IP koruma derecesiIP2X ön yüz 'e uygunVDE 0106
    koruyucu bakımTH 'e uygunIEC 60068
    çalışma için ortam hava sıcaklığı-40…60 °C
    60…70 °C değer kaybı ile
    Depolama Ortam Koşulları-60…80 °C
    çalışma yüksekliği0...3000 m
