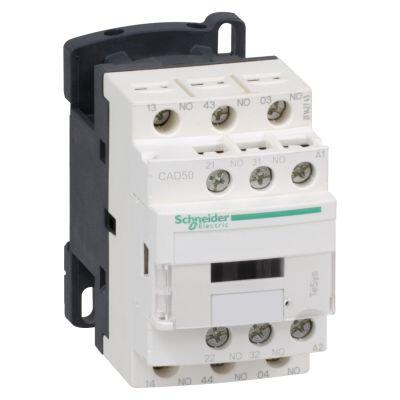

  • CAD50B7 SCHNEIDER ELECTRIC 24V AC 5NA YARDIMCI KONTAKTÖR

    TeSys D kontrol rölesi, 5NO kontaklıdır, 10A/690V kapasiteye sahiptir ve AC-15/DC-13 elektromanyetik yüklerin kontrolü için tasarlanır.

    24V 50/60Hz AC kontrol devresiyle çalışır ve vidalı kelepçe terminalleri üzerinden bağlantı yapılır.

    180 devir/dk’ya kadar yüksek çalışma hızını destekler; -40°C ile +60°C arasındaki sıcaklıklarda güvenilirlik ve dayanıklılık sunar.

    45 mm genişliğinde kompakt yapısıyla 35 mm DIN rayına monte edilebilir veya vidalı olarak sabitlenebilir.

    Çoklu standart sertifikalarına (IEC, UL, CSA, CCC, EAC, Marine) sahiptir ve Green Premium etiketiyle RoHS/REACh uyumlu çevre dostu bir üründür.

    Tam Ürün KoduCAD50B7
    MarkaSchneider Electric
    SeriTeSys
    Barkod3389110402858
    Ürün Ya Da Bileşen TipiKontrol Rölesi
    Ürün GrubuCAD
    Montaj DesteğiRay
    Yükseklik77 mm
    Genişlik45 mm
    Derinlik84 mm
    Ürün Ağırlığı0,58 kg
    kullanım kategorisiAC-15
    DC-13
    AC-14
    kutup kontak düzenleme5 NA
    [Ue] nominal çalışma voltajı<= 690 V AC 25...400 Hz
    kontrol devresi tipiAC -de 50/60 Hz
    kontrol devresi gerilimi24 V AC 50/60 Hz
    [Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947
    [Ith] klasik açık hava termik akımı10 A (at 60 °C)
    Irms nominal kapama kapasitesi140 A AC 'e uygunIEC 60947-5-1
    250 A DC 'e uygunIEC 60947-5-1
    [Icw] nominal kısa süreli dayanma akımı100 A - 1 sn
    120 A - 500 ms
    140 A - 100 ms
    ilgili sigorta değeri10 A gG conforming to IEC 60947-5-1
    [Ui] nominal yalıtım voltajı600 V UL sertifikali
    600 V CSA sertifikali
    690 V 'e uygunIEC 60947-5-1
    Montaj DesteğiRay
    Plaka
    bağlantılar - terminallerVida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
    Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
    Vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
    Vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
    Vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
    sıkma torku1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
    1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
    1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
    kontrol devresi gerilim limitleri0,3...0,6 Uc (-40…70 °C):düşme AC 50/60 Hz
    0,8...1,1 Uc (-40…60 °C):çalışma AC 50 Hz
    0,85...1,1 Uc (-40…60 °C):çalışma AC 60 Hz
    1...1.1 Uc (60…70 °C):çalışma AC 50/60 Hz
    çalışma süresi12...22 msn bobin enerjileme ve NA kapama
    4...12 msn bobinin enerjisini kesme ve NA açma
    Mekanik dayanıklılık30 Mcycles
    Maksimum çalışma hızı180 cyc/mn
    VA cinsinden kalkış gücü70 VA 50 Hz (at 20 °C)
    VA cinsinden tutma güç tüketimi8 VA 50 Hz (at 20 °C)
    minimum anahtarlama gerilimi17 V
    minimum anahtarlama akımı5 mA
    çakışmama süresi1,5 ms enerjilemede NK ve NA kontağı arasında
    1,5 ms enerji kesmede NK ve NA kontağı arasında
    yalıtım direnci> 10 MOhm
    mekanik dayanıklılıkŞoklar kontrol rölesi açık: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
    Şoklar kontrol rölesi kapalı: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
    Titreşimler kontrol rölesi açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    Titreşimler kontrol rölesi kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
    standartlarEN/IEC 60947-5-1
    GB/T 14048,5
    UL 60947-5-1
    CSA C22.2 No 60947-5-1
    JIS C8201-5-1
    Ürün SertifikalarıCB
    CCC
    UL
    CSA
    EAC
    CE
    UKCA
    IP koruma derecesiIP2X ön yüz 'e uygunVDE 0106
    koruyucu bakımTH 'e uygunIEC 60068
    çalışma için ortam hava sıcaklığı-40…60 °C
    60…70 °C değer kaybı ile
    Depolama Ortam Koşulları-60…80 °C
    çalışma yüksekliği0...3000 m
