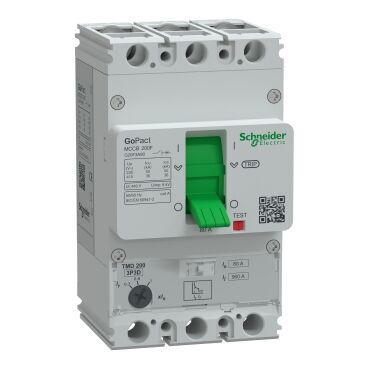

SCHNEİDER ELECTRİC G20F3A80 GOPACT MCCB 200F 3P3D 80A 36KA AYAR SAHALI KOMPAK ŞALTER
Ürün Kodu : SCHMG-G20F3A80- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
SCHNEIDER ELECTRIC GOPACT G20F3A80 200F 3 KUTUPLU 80A 36KA KOMPAKT ŞALTER
Schneider Electric, GoPact serisi ile endüstriyel standartları karşılayan çözümler sunar.
G20F3A80 kodlu bu kompakt şalter (MCCB), elektrik panolarında orta güç seviyelerindeki hatların korunması için ideal bir tercihtir.
Konut projelerinden alışveriş merkezlerine, üretim atölyelerinden ofis binalarına kadar geniş bir yelpazede enerji güvenliğini sağlamak amacıyla tasarlanır.
GoPact 200F serisi, özellikle fiyat-performans dengesiyle proje maliyetlerini optimize ederken, Schneider Electric’in global mühendislik kalitesinden ödün vermez.
Tesisatınızda oluşabilecek aşırı yüklenmelere ve kısa devrelere karşı anında tepki vererek, hem kabloları hem de bağlı cihazları korur.
Kompakt yapısı sayesinde panoda az yer kaplar, kullanıcı dostu tasarımıyla montaj ve bakım süreçlerini hızlandırır.
İşletmenizde sürdürülebilir ve kesintisiz bir enerji akışı için güvenle tercih edebileceğiniz profesyonel bir üründür.
Schneider Electric G20F3A80, teknik kapasitesiyle güven veren bir yapıya sahiptir.
Ürün, 80 Amper (80A) nominal akım taşıma kapasitesine sahip olup, 3 Kutuplu (3P3D) yapısıyla üç fazlı sistemlerin tamamını koruma altına alır.
Bu modelin en belirleyici özelliği, 36 kA (380/415 V AC) kısa devre kesme kapasitesine sahip olmasıdır.
Standart 25kA modellerin yetersiz kalabileceği noktalarda, 36kA değeriyle çok daha güçlü bir koruma kalkanı oluşturur ve yüksek hata akımlarını güvenle sönümler.
Cihaz üzerinde bulunan Termik-Manyetik (TMD) açtırma ünitesi, ayarlanabilir yapısıyla esneklik sunar.
Termik koruma ayar sahası, nominal akımın 0.7 ile 1.0 katı arasında (56A - 80A) değiştirilebilir; bu da korumanın tesisatın gerçek yüküne göre hassas bir şekilde kalibre edilmesini sağlar.
IEC 60947-2 standartlarına tam uyumlu olan şalter, 50/60 Hz frekanslarında çalışır ve mekanik olarak 20.000 açma-kapama ömrü sunar.
Sabit montaj tipiyle kolayca kurulur.
Ana Ürün serisi GoPact MCCB Ürün ya da bileşen tipi Devre kesici ürün adı GoPact MCCB 200 cihaz uygulaması Dağıtım Kutup tanımı 3P korumalı kutup açıklaması 3d [In] nominal akım 80 A -de 40 °C [Ue] nominal çalışma voltajı 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 kullanım kategorisi Kategori A [Icu] rated ultimate short-circuit breaking capacity 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Performans seviyesi F 36 kA 380/415 V AC açma birimi adı TM-D açma birimi teknolojisi Termik Manyetik açma birimi koruma fonksiyonları LI Kontrol tipi Geçiş Circuit breaker mounting mode Sabit Tamamlayıcı [Ui] nominal yalıtım voltajı 440 V AC 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunEN/IEC 60947-2 [Ics] rated service short-circuit breaking capacity 36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 50 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 Mekanik dayanıklılık 30000 cycles elektrik dayanıklılığı 8000 cycles -de 415 V In kutup başına güç dağılımı 16 W montaj desteği Arka plaka montaj konumu Yatay ve dikey Flat on the back üst bağlantı Ön aşağı bağlantı Ön Connection terminals Vidalı terminaller bağlantı aralığı 25 mm koruma tipi L : for aşırı yük koruma (termik) I : for kısa devre koruması (manyetik) açma birimi derecesi 80 A -de 40 °C Long-time pick-up adjustment type Ir (thermal protection) Ayarlanabilir [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Sabit Instantaneous protection pick-up adjustment type Ii Sabit [Ii] instantaneous protection pick-up adjustment range 12 x In Width (W) 75 mm Height (H) 130 mm Depth (D) 60 mm Ürün ağırlığı 0,9 kg renk Gri (RAL 7035) Ortam Standartlar EN/IEC 60947-1 EN/IEC 60947-2 EN/IEC 60947-2 Annex H aşırı gerilim kategorisi III kirletme derecesi 3 'e uygunIEC 60664-1 IP koruma derecesi IP20 'e uygunIEC 60529 Nominal çalışma ortam sıcaklığı -20…55 °C Depolama ortam koşulları -35…85 °C çalışma yüksekliği 0...2000 m değer kaybı olmadan 2000...5000 m değer kaybı ile Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 13,6 cm Package 1 Width 8,5 cm Package 1 Length 13,9 cm Package 1 Weight 0,995 kg
