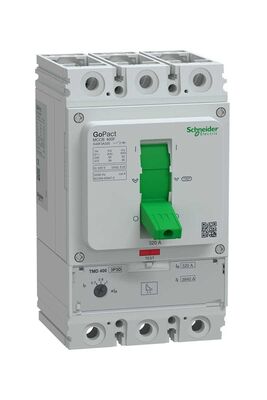

SCHNEİDER ELECTRİC G40F3A320 GOPACT MCCB 400F 3P3D 320A 36KA AYAR SAHALI KOMPAK ŞALTER
Ürün Kodu : G40F3A320- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
SCHNEIDER ELECTRIC GOPACT 400 3P3D 36kA AC 320A TMD AYAR G40F3A320 ŞALTER
Schneider Electric GoPact G40F3A320, yüksek akım ve kısa devre kesme kapasitesiyle büyük endüstriyel tesisler, ticari binalar ve altyapı projelerinde elektrik dağıtımı için tasralanan, kompakt bir devre kesicidir.
3P3D (3 kutup) sabit montaj yapısı, 320A’e kadar nominal akım ve 36kA kısa devre kesme kapasitesiyle zorlu uygulamalara karşı maksimum koruma sağlar.
Termik-manyetik açma ünitesi sayesinde hem aşırı yük hem kısa devre korumasını aynı anda sağlar; termal koruma 0,7xIn–1xIn (224A–320A) aralığında ayarlanabilirken manyetik koruma sabit olarak 12xIn (3840A) seviyesindedir.
Cihaz 415V AC çalışma gerilimine, 440V AC yalıtım gerilimine ve 8 kV darbe dayanımına sahiptir.
Vidalı terminalleri ve yatay/dikey montaj opsiyonları sayesinde pano ve enerji odaklı kurulumlarda kolay entegrasyon sunar.
Dayanıklı mekanik yapısı, 15.000 çevrim mekanik ömür ve 5.000 çevrim elektriksel ömürle uzun süreli güvenli kullanım sağlar.
IP20 koruma sınıfı ve -20°C ila +55°C arası çalışma sıcaklığıyla çeşitli iklim ve ortam koşullarında güvenle kullanılır; IEC 60947-1 ve IEC 60947-2 sertifikalarıyla uluslararası standartlara tam uyumludur.
Çevre dostu ürün ambalajı, geri dönüşümlü karton ve halojen/PVC içermeyen plastiklerden oluşur; toplam karbon ayak izi 1088 olup sürdürülebilirlik vizyonunu benimser.
Schneider Electric GoPact serisi, modern enerji sistemlerinde kolay bakım ve üst düzey güvenlik avantajı ile fark yaratabilir.
Marka Schneider Electric Ürün Kodu G40F3A320 Amper 320 Ürün serisi GoPact MCCB Ürün Ya da Bileşen Tipi Devre kesici Ürün Adı GoPact MCCB 400 Cihaz Uygulaması Dağıtım Kutup Tanımı 3P korumalı kutup açıklaması 3d [In] nominal akım 320 A -de 40 °C
320 A -de 50 °C[Ue] nominal çalışma voltajı 415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 yalıtıma uygunluk Evet 'e uygunEN/IEC 60947-2 kullanım kategorisi Kategori A [Icu] rated ultimate short-circuit breaking capacity 36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
45 kA Icu -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2Performans seviyesi F 36 kA 380/415 V AC Açma Birimi Adı TM-D açma birimi teknolojisi Termik Manyetik Açma Birimi Koruma Fonksiyonları LI Kontrol tipi Geçiş Circuit breaker mounting mode Sabit [Ui] nominal yalıtım voltajı 440 V AC 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunEN/IEC 60947-2 [Ics] rated service short-circuit breaking capacity 36 kA -de 380/415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
45 kA -de 220/230 V AC 50/60 Hz 'e uygunEN/IEC 60947-2Mekanik dayanıklılık 15000 cycles elektrik dayanıklılığı 5000 cycles -de 415 V In kutup başına güç dağılımı 40 W Montaj Desteği Arka plaka montaj konumu Yatay ve dikey
Sırtında düzüst bağlantı Ön aşağı bağlantı Ön Connection terminals vidalı terminaller bağlantı aralığı 40 mm koruma tipi L : for aşırı yük koruma (termik)
I : for kısa devre koruması (manyetik)açma birimi derecesi 320 A -de 40 °C
320 A -de 50 °CLong-time pick-up adjustment type Ir (thermal protection) Ayarlanabilir [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Sabit Instantaneous protection pick-up adjustment type Ii Sabit [Ii] instantaneous protection pick-up adjustment range 12 x In Width (W) 120 mm Height (H) 205 mm Depth (D) 105 mm Ürün Ağırlığı 3,5 kg renk Gri (RAL 7035) Standartlar EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-2 Ek Haşırı gerilim kategorisi III kirletme derecesi 3 'e uygunIEC 60664-1 IP koruma derecesi IP20 conforming to IEC 60529 çalışma için ortam hava sıcaklığı -20…55 °C Depolama Ortam Koşulları -35…85 °C çalışma yüksekliği 0...2000 m değer kaybı olmadan
2000...5000 m değer kaybı ile
-
