Schneider Electric
- TESYS

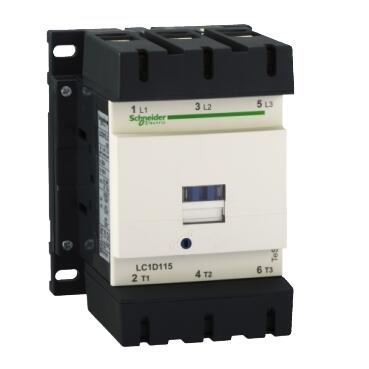

SCHNEIDER ELECTRIC LC1D115ED TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 115 A 48 V DC BOBİN 3389110376753
Ürün Kodu : SCH-TM-LC1D115ED
%64
İskonto
9.316,00 TL + KDV
3.353,76 TL + KDV
Kdv Dahil Fiyat : 4.024,51
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri TeSys Ürün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-4
AC-3
AC-1
AC-3eKutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 1000 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 200 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi
115 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi
115 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi[Uc] kontrol devresi gerilimi 48 V DC motor gücü kW 30 kW at 220...230 V AC 50/60 Hz (AC-3)
55 kW at 380...400 V AC 50/60 Hz (AC-3)
59 kW at 415...440 V AC 50/60 Hz (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
80 kW at 660...690 V AC 50/60 Hz (AC-3)
65 kW at 1000 V AC 50/60 Hz (AC-3)
18,5 kW at 400 V AC 50/60 Hz (AC-4)
30 kW at 220...230 V AC 50/60 Hz (AC-3e)
55 kW at 380...400 V AC 50/60 Hz (AC-3e)
59 kW at 415...440 V AC 50/60 Hz (AC-3e)
75 kW at 500 V AC 50/60 Hz (AC-3e)
80 kW at 660...690 V AC 50/60 Hz (AC-3e)
65 kW at 1000 V AC 50/60 Hz (AC-3e)motor gücü hp 30 hp at 200/208 V AC 50/60 Hz for 3 faz motors
40 hp at 230/240 V AC 50/60 Hz for 3 faz motors
75 hp at 460/480 V AC 50/60 Hz for 3 faz motors
100 hp at 575/600 V AC 50/60 Hz for 3 faz motorsuyumluluk kodu LC1D kutup kontak düzenleme 3 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 200 A (at 60 °C) for güç devresi Irms nominal kapama kapasitesi 1260 A at 440 V for güç devresi conforming to IEC 60947
140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1nominal kesme kapasitesi 1100 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 250 A 40 °C - 10 min for güç devresi
550 A 40 °C - 1 min for güç devresi
950 A 40 °C - 10 s for güç devresi
1100 A 40 °C - 1 sn for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 250 A gG at <= 690 V coordination tip 1 for güç devresi
200 A gG at <= 690 V coordination tip 2 for güç devresi
10 A gG for sinyalleme devresiortalama empedans 0,6 mOhm - Ith 200 A 50 Hz for güç devresi kutup başına güç dağılımı 24 W AC-1
7,9 W AC-3
7,9 W AC-3e[Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Güç devresi: 1000 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikaliaşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 684932 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 10000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 8 Mcycles elektrik dayanıklılığı 0,8 Mcycles 200 A AC-1 Ue'de <= 440 V
0,95 Mcycles 115 A AC-3 Ue'de <= 440 V
0,95 Mcycles 115 A AC-3e Ue'de <= 440 Vkontrol devresi tipi DC standart bobin teknolojisi Entegre bastırma cihazı ile kontrol devresi gerilim limitleri 0,75...1,2 Uc (-40…55 °C):çalışma DC
0,15...0,4 Uc (-40…70 °C):düşme DC
1...1.2 Uc (55…70 °C):çalışma DCW cinsinden kalkış gücü 270…365 W 20 °C) W cinsinden tutma güç tüketimi 2,4…5,1 W -de 20 °C çalışma süresi 20...35 msn kapama
40...75 msn açmazaman sabiti 25 ms Maksimum çalışma hızı 1200 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: konnektör 1 10…120 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: konnektör 2 10…50 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 12 N.m - üzerinde konnektör altıgen 4 mm
Kontrol devresi: 1,2 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Ray
Plakastandartlar CSA C22.2 No 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1Ürün Sertifikaları UL
CSA
CCC
UKCA
CE
EAC
DenizcilikIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 6 Gn)Yükseklik 158 mm Genişlik 120 mm Derinlik 136 mm Ürün Ağırlığı 2,5 kg
