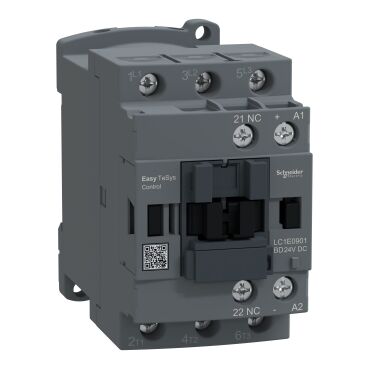

SCHNEIDER ELECTRIC LC1E0901BD 4KW 9A 1NK KONTAKTÖR 24VDC KUMANDA BOBİNLİ 3606487144342

Ürün Kodu : SCH-TM-LC1E0901BD
%64 İskonto
2.187,60 TL
787,54 TL
1.400,06 TL
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • SeriEasy TeSys
    Ürün serisiEasy TeSys Control
    Ürün Ya da Bileşen TipiKontaktör
    Ürün GrubuLC1E
    kontaktör uygulamasıMotor kontrol
    Direnç yükü
    kullanım kategorisiAC-3
    AC-3e
    AC-1
    Kutup Tanımı3P
    [Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 50/60 Hz
    [Ie] nominal çalışma akımı9 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
    9 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
    25 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
    kontrol devresi gerilimi24 V DC
    motor gücü kW2,2 kW at 220/230 V AC 50/60 Hz
    4 kW at 380/400 V AC 50/60 Hz
    4 kW at 415/440 V AC 50/60 Hz
    4 kW at 500 V AC 50/60 Hz
    4 kW at 660/690 V AC 50/60 Hz
    5,5 kW at 660...690 V AC 50/60 Hz
    kutup kontak düzenleme3 NA
    [Ith] klasik açık hava termik akımı25 A (at 55 °C) for güç devresi
    Irms nominal kapama kapasitesi117 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
    nominal kesme kapasitesi76,5 A at 440 V for güç devresi conforming to IEC 60947
    [Icw] nominal kısa süreli dayanma akımı105 A 40 °C - 10 s for güç devresi
    61 A 40 °C - 60 s for güç devresi
    30 A 40 °C - 600 s for güç devresi
    ilgili sigorta değeri10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
    20 A gG at <= 690 V coordination tip 1 for güç devresi
    ortalama empedans2,5 mOhm - Ith 25 A 50 Hz for güç devresi
    kutup başına güç dağılımı0,2 W AC-3
    1,6 W AC-1
    [Ui] nominal yalıtım voltajı690 V 'e uygunIEC 60947-4-1
    aşırı gerilim kategorisiIII
    kirletme derecesi3
    [Uimp] nominal darbe dayanım voltajı6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
    Mekanik dayanıklılık10000000 cycles
    elektrik dayanıklılığı1400000 cycles AC-3 Ue'de <= 440 V
    150000 cycles AC-1 Ue'de <= 440 V
    kontrol devresi tipiDC
    kontrol devresi gerilim limitleri0,85...1,1 Uc (-5…55 °C):çalışma DC
    0,1...0,25 Uc (-5…55 °C):düşme DC
    W cinsinden kalkış gücü6 W 20 °C)
    W cinsinden tutma güç tüketimi6 W -de 20 °C
    çalışma süresi53...72 msn kapanışta
    16...24 msn açılışta
    zaman sabiti28 ms
    Maksimum çalışma hızı1800 cyc/h -de <60 °C
    bağlantılar - terminallerGüç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
    Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
    Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
    Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
    sıkma torkuGüç devresi: 1,7 N.m
    Kontrol devresi: 1,7 N.m
    yardımcı kontak düzenleme1 NK
    minimum anahtarlama gerilimi17 V for sinyalleme devresi
    minimum anahtarlama akımı5 mA for sinyalleme devresi
    yalıtım direnci> 10 MOhm for sinyalleme devresi
    Montaj DesteğiDIN rayı
    Plaka
    standartlarEN/IEC 60947-1
    EN/IEC 60947-4-1
    EN/IEC 60947-5-1
    GB/T 14048.1
    GB/T 14048,4
    GB/T 14048,5
    Ürün SertifikalarıCB Şeması
    CCC
    CE
    EAC
    IP koruma derecesiIP20 'e uygunIEC 60529
    koruyucu bakımTH 'e uygunIEC 60068-2-30 test Db
    cihazın çevresindeki izin verilebilir ortam hava sıcaklığı-20…70 °C Uc'de
    -60…80 °C storage
    -5…55 °C çalışma
    çalışma yüksekliği3000 m olmadan
    yangına dayanıklılık850 °C 'e uygunIEC 60695-2-1
    mekanik dayanıklılıkŞoklar kontaktör açık (11 msn için 5 Gn) 'e uygunIEC 60068-2-7
    Şoklar kontaktör kapalı (11 msn için 10 Gn) 'e uygunIEC 60068-2-7
    Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6
    Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) 'e uygunIEC 60068-2-6
    Yükseklik77 mm
    Genişlik45 mm
    Derinlik93 mm
    Ürün Ağırlığı0,48 kg
