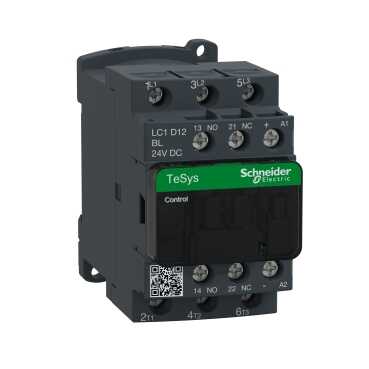

SCHNEIDER ELECTRIC LC1D12BL TESYS D KONTAKTÖR DC BOBİN 3389110361469

Name: SCHNEIDER ELECTRIC LC1D12BL TESYS D KONTAKTÖR DC BOBİN 3389110361469
Brand: Schneider Electric
SKU: SCH-TM-LC1D12BL
Price: 1516.28 TRY
Availability: OutOfStock

Ürün Kodu : SCH-TM-LC1D12BL

%58 İskonto

3.610,20 TL

1.516,28 TL

2.093,92 TL

KDV Dahildir.

TÜKENDİ Stoklara girince haber ver

Fiyatı düşünce haber ver Yorum Ekle

Ürün Özellikleri
Ödeme Seçenekleri
İade ve Teslimat
Yorumlar (0)

Tam Ürün KoduLC1D12BLMarkaSchneider ElectricÜrün ya da bileşen tipiKontaktörkontaktör uygulamasıDirenç yükükullanım kategorisiAC-4Kutup tanımı3P[Ue] nominal çalışma voltajıGüç devresi: <= 690 V AC 25...400 Hz[Ie] nominal çalışma akımı25 A 60 °C) -de <= 440 V AC AC-1 için güç devresimotor gücü kW3 kW -de 220...230 V AC 50/60 Hz (AC-3)motor gücü hp0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlarkutup kontak düzenleme3 NAkontak uyumluluğuM5koruyucu kapakIleyardımcı kontak tipiTip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1yardımcı kontak düzenleme1 NA + 1 NK[Ui] nominal yalıtım voltajıGüç devresi: 690 V 'e uygunIEC 60947-4-1[Uimp] nominal darbe dayanım voltajı6 kV 'e uygunIEC 60947aşırı gerilim kategorisiIII[Ith] klasik açık hava termik akımı25 A -de <60 °C için güç devresiIrms nominal kapama kapasitesi250 A -de 440 V için güç devresi 'e uygunIEC 60947nominal kesme kapasitesi250 A -de 440 V için güç devresi 'e uygunIEC 60947ilgili sigorta değeri10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1zaman sabiti40 mskontrol devresi tipiDC düşük tüketimbobin teknolojisiYerleşik çift yönlü tepe sınırlayıcı diyot süpresörkontrol devresi gerilim limitleri0,1...0,3 Uc -40…70 °C düşme DCortalama empedans2,5 mOhm - Ith 25 A 50 Hz için güç devresikutup başına güç dağılımı0,36 W AC-3minimum anahtarlama akımı5 mA için sinyalleme devresiminimum anahtarlama gerilimi17 V için sinyalleme devresiçakışmama süresi1,5 ms enerji kesmede NK ve NA kontağı arasındamaximum operating rate3600 cyc/h -de <60 °CW cinsinden kalkış gücü2,4 W 20 °C)W cinsinden tutma güç tüketimi2,4 W -de 20 °Cyalıtım direnci> 10 MOhm için sinyalleme devresisıkma torkuGüç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mmmontaj desteğiRayelektrik dayanıklılığı2 Mcycles 12 A AC-3 Ue'de <= 440 VMekanik dayanıklılık30 Mcyclesgüvenlik güvenilirlik düzeyiB10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1çalışma yüksekliği

Ürün Serisi	TeSys Deca
Ürün Yada Da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1D
kontaktör uygulaması	Direnç yükü Motor kontrol
kullanım kategorisi	AC-4 AC-3 AC-1 AC-3e
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 25...400 Hz Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı	25 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi 12 A (at <60 °C) at <= 440 V AC AC-3 for güç devresi 12 A (at <60 °C) at <= 440 V AC AC-3e for güç devresi
[Uc] kontrol devresi gerilimi	24 V DC
motor gücü kW	3 kW at 220...230 V AC 50/60 Hz (AC-3) 5,5 kW at 380...400 V AC 50/60 Hz (AC-3) 5,5 kW at 415...440 V AC 50/60 Hz (AC-3) 7,5 kW at 500 V AC 50/60 Hz (AC-3) 7,5 kW at 660...690 V AC 50/60 Hz (AC-3) 3,7 kW at 400 V AC 50/60 Hz (AC-4) 3 kW at 220...230 V AC 50/60 Hz (AC-3e) 5,5 kW at 380...400 V AC 50/60 Hz (AC-3e) 5,5 kW at 415...440 V AC 50/60 Hz (AC-3e) 7,5 kW at 500 V AC 50/60 Hz (AC-3e) 7,5 kW at 660...690 V AC 50/60 Hz (AC-3e)
motor gücü hp	0,5 hp at 115 V AC 50/60 Hz for 1 faz motors 2 hp at 230/240 V AC 50/60 Hz for 1 faz motors 3 hp at 200/208 V AC 50/60 Hz for 3 faz motors 3 hp at 230/240 V AC 50/60 Hz for 3 faz motors 7,5 hp at 460/480 V AC 50/60 Hz for 3 faz motors 10 hp at 575/600 V AC 50/60 Hz for 3 faz motors
uyumluluk kodu	LC1D
kutup kontak düzenleme	3 NA
koruyucu kapak	Ile
[Ith] klasik açık hava termik akımı	25 A (at 60 °C) for güç devresi 10 A (at 60 °C) for sinyalleme devresi
Irms nominal kapama kapasitesi	250 A at 440 V for güç devresi conforming to IEC 60947 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1 250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
nominal kesme kapasitesi	250 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	105 A 40 °C - 10 s for güç devresi 210 A 40 °C - 1 sn for güç devresi 30 A 40 °C - 10 min for güç devresi 61 A 40 °C - 1 min for güç devresi 100 A - 1 sn for sinyalleme devresi 120 A - 500 ms for sinyalleme devresi 140 A - 100 ms for sinyalleme devresi
ilgili sigorta değeri	10 A gG for sinyalleme devresi conforming to IEC 60947-5-1 40 A gG at <= 690 V coordination tip 1 for güç devresi 25 A gG at <= 690 V coordination tip 2 for güç devresi
ortalama empedans	2,5 mOhm - Ith 25 A 50 Hz for güç devresi
kutup başına güç dağılımı	0,36 W AC-3 1,56 W AC-1 0,36 W AC-3e
[Ui] nominal yalıtım voltajı	Güç devresi: 690 V 'e uygunIEC 60947-4-1 Güç devresi: 600 V CSA sertifikali Güç devresi: 600 V UL sertifikali Sinyalleme devresi: 690 V 'e uygunIEC 60947-1 Sinyalleme devresi: 600 V CSA sertifikali Sinyalleme devresi: 600 V UL sertifikali
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunIEC 60947
güvenlik güvenilirlik düzeyi	B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1 B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık	30 Mcycles
elektrik dayanıklılığı	2 Mcycles 12 A AC-3 Ue'de <= 440 V 0,8 Mcycles 25 A AC-1 Ue'de <= 440 V 2 Mcycles 12 A AC-3e Ue'de <= 440 V
kontrol devresi tipi	DC düşük tüketim
bobin teknolojisi	Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
kontrol devresi gerilim limitleri	0,1...0,3 Uc (-40…70 °C):düşme DC 0,8...1,25 Uc (-40…60 °C):çalışma DC 1...1.25 Uc (60…70 °C):çalışma DC
W cinsinden kalkış gücü	2,4 W 20 °C)
W cinsinden tutma güç tüketimi	2,4 W -de 20 °C
çalışma süresi	77 ±15 % ms kapama 25 ±20 % ms açma
zaman sabiti	40 ms
Maksimum çalışma hızı	3600 cyc/h at 60 °C
bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torku	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2 Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
yardımcı kontak düzenleme	1 NA + 1 NK
yardımcı kontak tipi	tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1 tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
sinyalleme devre frekansı	25...400 Hz
minimum anahtarlama gerilimi	17 V for sinyalleme devresi
minimum anahtarlama akımı	5 mA for sinyalleme devresi
yalıtım direnci	> 10 MOhm for sinyalleme devresi
çakışmama süresi	1,5 ms enerji kesmede NK ve NA kontağı arasında 1,5 ms enerjilemede NK ve NA kontağı arasında
Montaj Desteği	Plaka Ray
Ürün Sertifikaları	UL CCC CSA Denizcilik UKCA EAC CB Şeması
IP koruma derecesi	IP20 ön yüz 'e uygunIEC 60529
koruyucu bakım	TH 'e uygunIEC 60068-2-30
iklimsel dayanım	'e uygunIACS E10 nemli sıcağa maruz kalma 'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalma
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-40…60 °C 60…70 °C değer kaybı ile
çalışma yüksekliği	0...3000 m
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
alev geciktirici	V1 'e uygunUL 94
mekanik dayanıklılık	Titreşimler kontaktör açık (2 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 10 Gn) Şoklar kontaktör kapalı (11 msn için 15 Gn)
Yükseklik	77 mm
Genişlik	45 mm
Derinlik	95 mm
Ürün Ağırlığı	0,485 kg
