Schneider Electric  - TESYS

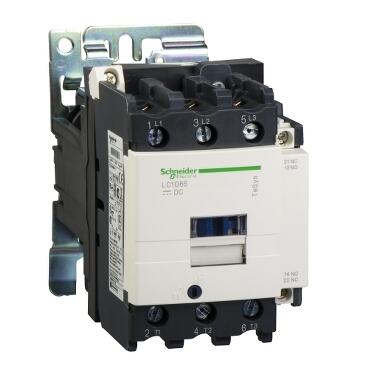

SCHNEIDER ELECTRIC LC1D80BD TESYS D KONTAKTÖR 3P(3 NA) AC3 <= 440 V 80 A 24 V DC BOBİN 3389110439977

Ürün Kodu : LC1D80BD
4.425,20 TL + KDV
Kdv Dahil Fiyat : 5.310,24
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)
  • Ana
    AralıkTesys
    Ürün AdıTesys D
    Ürün Veya Bileşen TürüKontaktör
    Cihaz Kısa AdıLc1D
    Kontaktör UygulamasıMotor Kontrolü
    Dirençli Yük
    Kullanım KategorisiAç-4
    Aç-1
    Aç-3
    Kutup Açıklaması3P
    Güç Direği Temas Bileşimi3 Hayır
    [Ue] Anma Çalışma GerilimiGüç Devresi: <= 300 V Dc 25...400 Hz
    Güç Devresi: <= 690 V Ac
    [Yani] Anma Çalışma Akımı125 A (<60 °C'De) <= 440 V Ac Ac-1'De Güç Devresi İçin
    80 A (<60 °C'De) <= 440 V Ac Ac-3 Güç Devresi İçin
    Motor Gücü Kw220...230 V Ac'De 22 Kw 50/60 Hz (Ac-3)
    380...400 V Ac'De 37 Kw 50/60 Hz (Ac-3)
    415...440 V Ac'De 45 Kw 50/ 60 Hz (Ac-3)
    55 Kw 500 V Ac 50/60 Hz (Ac-3)
    45 Kw 660...690 V Ac 50/60 Hz (Ac-3)
    45 Kw 1000 V Ac 50/60 Hz (Ac-3)
    15 Kw, 400 V Ac 50/60 Hz (Ac-4)
    Motor Gücü Hp (Ul / Csa)7,5 Hp 120 V Ac 50/60 Hz 1 Fazlı Motorlar İçin
    15 Hp 230/240 V Ac 50/60 Hz 1 Fazlı Motorlar İçin
    30 Hp 200/208 V Ac 50/60 Hz 3 Fazlı Motorlar İçin
    30 Hp 230 Hp /240 V Ac 50/60 Hz 3 Fazlı Motorlar İçin
    60 Hp 460/480 V Ac 50/60 Hz 3 Fazlı Motorlar İçin
    60 Hp 575/600 V Ac 50/60 Hz 3 Fazlı Motorlar İçin
    Kontrol Devresi TipiDc Standardı
    [Uc] Kontrol Devresi Voltajı24 V Dc
    Yardımcı Kontak Bileşimi1 Na + 1 Nk
    [Uimp] Anma Darbe Dayanım GerilimiIec 60947'Ye Uygun 8 Kv
    Aşırı Gerilim KategorisiIıı
    [Ith] Geleneksel Serbest Hava Termal Akımı10 A (60 °C'De) Sinyal Devresi İçin
    125 A (60 °C'De) Güç Devresi İçin
    Irms Anma Kapasitesi140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin
    250 A Dc Iec 60947-5-1'E Uygun Sinyal Devresi
    İçin 440 V'Ta 1100 A Iec 60947'Ye Uygun Güç Devresi İçin
    Anma Kesme KapasitesiIec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 1100 A
    [Icw] Anma Kısa Süreli Dayanım Akımı640 A 40 °C - 10 S Güç Devresi İçin
    990 A 40 °C - 1 S Güç Devresi İçin
    135 A 40 °C - 10 Dak Güç Devresi İçin
    320 A 40 °C - 1 Dak Güç Devresi İçin
    100 A - 1 S İçin Güç Devresi Sinyal Devresi
    120 A - 500 Ms Sinyal Devresi İçin
    140 A - 100 Ms Sinyal Devresi İçin
    İlgili Sigorta Derecesi10 A Gg Iec 60947-5-1'E Uygun Sinyal Devresi İçin
    200 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin
    160 A Gg <= 690 V Koordinasyon Tipi 2 Güç Devresi İçin
    Ortalama Empedans0,8 Mohm - Güç Devresi İçin 125 A 50 Hz
    [Ui] Anma Yalıtım GerilimiGüç Devresi: 600 V Csa Sertifikalı
    Güç Devresi: 600 V Ul Sertifikalı
    Güç Devresi: Iec 60947-4-1'E Uygun 1000 V
    Sinyal Devresi: Iec 60947-1'E Uygun 690 V
    Sinyal Devresi: 600 V Csa Sertifikalı
    Sinyal Devresi: 600 V Ul Sertifikalı
    Elektriksel Dayanıklılık0,8 Mdöngü 125 A Ac-1 Ue'De <= 440 V
    1,5 Mdöngü 80 A Ac-3 Ue'De <= 440 V
    Kutup Başına Güç Kaybı5,1 W Ac-3
    12,5 W Ac-1
    Ön Kapakİle Birlikte
    Montaj DesteğiPlaka
    Ray
    StandartlarCsa C22.2 No 14
    En 60947-4-1
    En 60947-5-1
    Iec 60947-4-1
    Iec 60947-5-1
    Ul 508
    Ürün SertifikalarıGost
    Rına
    Gl
    Dnv
    Csa
    Ccc
    Ul
    Lros (Lloyds Nakliye Kaydı)
    Bv
    Bağlantılar - TerminallerKontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek
    Kontrol Devresi: Vidalı Kelepçeli Terminaller 1 Kablo(Lar) 1…2,5 Mm²Esnek Kablo Uçlu
    Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek
    Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek
    Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan
    Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) ) 1…4 Mm²Katı Kablo Ucu Olmadan
    Güç Devresi: Konektör 1 Kablo(Lar) 4…50 Mm²Kablo Ucu Olmadan Esnek
    Güç Devresi: Konektör 2 Kablo(Lar) 4…25 Mm²Esnek Kablo Ucu Olmadan
    Güç Devresi: Konektör 1 Kablo(Lar) 4 …50 Mm²Esnek Kablo Uçlu
    Güç Devresi: Konektör 2 Kablo(Lar) 4…16 Mm²Esnek Kablo Uçlu
    Güç Devresi: Konektör 1 Kablo(Lar) 4…50 Mm²Katı Kablo Ucu Olmadan
    Güç Devresi: Konektör 2 Kablo(Lar) 4…25 Mm²Kablo Ucu Olmadan Katı
    Sıkma TorkuKontrol Devresi: 1,2 Nm - Vidalı Kelepçeli Terminallerde - Tornavida Düz Ø 6 Mm
    Kontrol Devresi: 1,2 Nm - Vidalı Kelepçeli Terminallerde - Tornavidalı Philips No 2
    Güç Devresi: 12 Nm - Konnektörlü - Düz Tornavidalı Ø 6 İla Ø 8 Mm
    Güç Devresi: 12 Nm - Konnektörde Altıgen Vida Başı 4 Mm
    Operasyon Zamanı95...130 Ms Kapama
    20...35 Ms Açma
    Güvenlik Güvenilirlik SeviyesiB10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüke Sahip Kontaktör B10D = En/Iso 13849-1'E
    Uygun Mekanik Yüke Sahip 20000000 Döngü Kontaktör
    Mekanik Dayanıklılık4 Bisiklet
    Maksimum İşletim Oranı3600 Devir/Saat 60 °C
    Tamamlayıcı
    Bobin TeknolojisiYerleşik Baskılayıcı Modül Olmadan
    Kontrol Devresi Voltaj Limitleri0.1...0.3 Uc (-40…70 °C):Bırakma Dc
    0.85...1.1 Uc (-40…55 °C):Operasyonel Dc
    1...1.1 Uc (55…70 °C): Operasyonel Dc
    Zaman Sabiti75 Ms
    W Cinsinden Ani Güç22 W (20 °C'De)
    W Cinsinden Tutma Gücü Tüketimi20 °C'De 22 W
    Yardımcı Kontak TipiTip Mekanik Olarak Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun
    Tip Aynalı Kontak 1 Nk, Iec 60947-4-1'E Uygun
    Sinyal Devresi Frekansı25...400Hz
    Minimum Anahtarlama Akımı5 Ma Sinyal Devresi
    Minimum Anahtarlama Gerilimi17 V Sinyal Devresi İçin
    Örtüşmeyen ZamanNc Ve No Kontağı
    Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms
    Yalıtım Direnci> Sinyal Devresi İçin 10 Mohm
    Çevre
    Ip Koruma DerecesiIec 60529'A Uygun Ip20 Ön Yüz
    Koruyucu TedaviIec 60068-2-30'A Uygun Th
    Kirlilik Derecesi3
    Çalışma İçin Ortam Hava Sıcaklığı-40…60 °C
    60…70 °C Değer Kaybı İle
    Depolama İçin Ortam Hava Sıcaklığı-60…80 °C
    Çalışma Yüksekliği0...3000 M
    Yangına Dayanıklılık850 °C, Iec 60695-2-1'E Uygundur
    Alev GeciktiriciUl 94'E Uygun V1
    Mekanik SağlamlıkTitreşim Kontaktörü Açık: 2 Gn, 5...300 Hz
    Şok Kontaktörü Açık: 11 Ms İçin 8 Gn
    Titreşim Kontaktörü Kapalı: 3 Gn, 5...300 Hz
    Şok Kontaktörü Kapalı: 11 Ms İçin 10 Gn
    Boy Uzunluğu127 Mm
    Genişlik85 Mm
    Derinlik186 Mm
    Net Ağırlık2,59 Kg
    Paketleme Üniteleri
    Paket Birim Tipi 1Pce
    Paket 1'Deki Birim Sayısı1
    Paket 1 Ağırlık2.579 Kg
    Paket 1 Yükseklik11 Cm
    Paket 1 Genişlik16,2 Cm
    Paket 1 Uzunluk21,7 Cm
    Paket Birim Tipi 2S02
    Paket 2'Deki Birim Sayısı2
    Paket 2 Ağırlık5.466 Kg
    Paket 2 Yükseklik15 Cm
    Paket 2 Genişliği30 Cm
    Paket 2 Uzunluk40 Cm
    Paket Birim Tipi 3P06
    Paket 3'Teki Birim Sayısı32
    Paket 3 Ağırlık97,7 Kg
    Paket 3 Yükseklik77 Cm
    Paket 3 Genişliği60 Cm
    Paket 3 Uzunluk80 Cm
