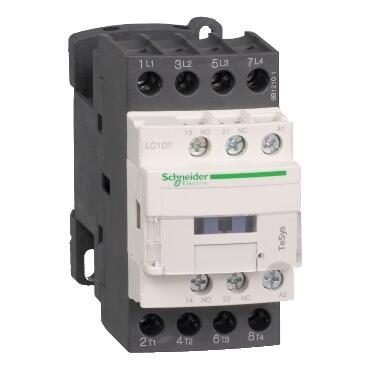

SCHNEIDER ELECTRIC LC1DT32BD TESYS D KONTAKTÖR 4P(4 NA) AC1 <= 440 V 32 A 24 V DC BOBİN 3389110247824
Ürün Kodu : SCH-TM-LC1DT32BD
%59
İskonto
5.819,00 TL + KDV
2.385,79 TL + KDV
Kdv Dahil Fiyat : 2.862,95
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri TeSys
TeSys DecaÜrün serisi TeSys Deca Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1D kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1 Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC[Ie] nominal çalışma akımı 32 A (at <60 °C) at <= 440 V AC AC-1 for güç devresi [Uc] kontrol devresi gerilimi 24 V DC uyumluluk kodu LC1D kutup kontak düzenleme 4 NA koruyucu kapak Ile [Ith] klasik açık hava termik akımı 10 A (at 60 °C) for sinyalleme devresi
32 A (at 60 °C) for güç devresiIrms nominal kapama kapasitesi 140 A AC for sinyalleme devresi conforming to IEC 60947-5-1
250 A DC for sinyalleme devresi conforming to IEC 60947-5-1
300 A at 440 V for güç devresi conforming to IEC 60947nominal kesme kapasitesi 300 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 40 A 40 °C - 10 min for güç devresi
84 A 40 °C - 1 min for güç devresi
145 A 40 °C - 10 s for güç devresi
240 A 40 °C - 1 sn for güç devresi
100 A - 1 sn for sinyalleme devresi
120 A - 500 ms for sinyalleme devresi
140 A - 100 ms for sinyalleme devresiilgili sigorta değeri 10 A gG for sinyalleme devresi conforming to IEC 60947-5-1
50 A gG at <= 690 V coordination tip 1 for güç devresi
35 A gG at <= 690 V coordination tip 2 for güç devresiortalama empedans 2,5 mOhm - Ith 32 A 50 Hz for güç devresi kutup başına güç dağılımı 2,5 W AC-1 [Ui] nominal yalıtım voltajı Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 güvenlik güvenilirlik düzeyi B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1Mekanik dayanıklılık 30 Mcycles elektrik dayanıklılığı 1 Mcycles 32 A AC-1 Ue'de <= 440 V kontrol devresi tipi DC standart bobin teknolojisi Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör kontrol devresi gerilim limitleri 0,1...0,25 Uc (-40…70 °C):düşme DC
0,7...1,25 Uc (-40…60 °C):çalışma DC
1...1.25 Uc (60…70 °C):çalışma DCW cinsinden kalkış gücü 5,4 W 20 °C) W cinsinden tutma güç tüketimi 5,4 W -de 20 °C çalışma süresi 20 ±20 % ms açma
63 ±15 % ms kapamazaman sabiti 28 ms Maksimum çalışma hızı 3600 cyc/h at 60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…16 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 1,8 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2yardımcı kontak düzenleme 1 NA + 1 NK yardımcı kontak tipi tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
tip ayna kontak 1 NK 'e uygunIEC 60947-4-1sinyalleme devre frekansı 25...400 Hz minimum anahtarlama gerilimi 17 V for sinyalleme devresi minimum anahtarlama akımı 5 mA for sinyalleme devresi yalıtım direnci > 10 MOhm for sinyalleme devresi çakışmama süresi 1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasındaMontaj Desteği Ray
Plakastandartlar CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1Ürün Sertifikaları DNV
GL
CCC
LROS (Lloyds register of shipping)
RINA
BV
GOST
UL
CSA
CBIP koruma derecesi IP20 ön yüz 'e uygunIEC 60529 koruyucu bakım TH 'e uygunIEC 60068-2-30 iklimsel dayanım 'e uygunIACS E10 nemli sıcağa maruz kalma
'e uygunIEC 60947-1 Annex Q category D nemli sıcağa maruz kalmacihazın çevresindeki izin verilebilir ortam hava sıcaklığı -40…60 °C
60…70 °C değer kaybı ileçalışma yüksekliği 0...3000 m yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler kontaktör açık (2 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (4 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 15 Gn)
Şoklar kontaktör açık (11 msn için 8 Gn)Yükseklik 91 mm Genişlik 45 mm Derinlik 107 mm Ürün Ağırlığı 0,425 kg
