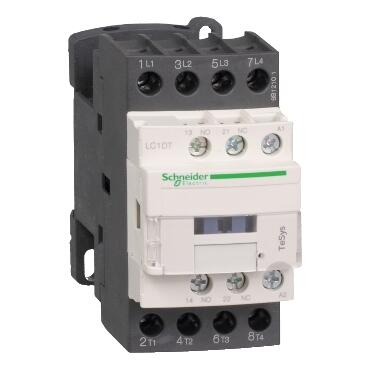

SCHNEIDER ELECTRIC LC1DT40BD TESYS D KONTAKTÖR 4P(4 NA) AC1 <= 440 V 40 A 24 V DC BOBİN 3389110247855
Ürün Kodu : LC1DT40BD
%62
İskonto
3.819,60 TL + KDV
1.451,45 TL + KDV
Kdv Dahil Fiyat : 1.741,74
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
A
Ana Aralık Tesys Ürün Adı Tesys D Ürün Veya Bileşen Türü Kontaktör Cihaz Kısa Adı Lc1D Kontaktör Uygulaması Dirençli Yük Kullanım Kategorisi Ac-1 Kutup Açıklaması 4P Güç Direği Temas Bileşimi 4 Hayır [Ue] Anma Çalışma Gerilimi Güç Devresi: <= 690 V Ac 25...400 Hz Güç Devresi: <= 300 V Dc [Yani] Anma Çalışma Akımı 40 A (<60 °C'De) <= 440 V Ac Ac-1'De Güç Devresi İçin Kontrol Devresi Tipi Dc Standardı [Uc] Kontrol Devresi Voltajı 24 V Dc Yardımcı Kontak Bileşimi 1 Na + 1 Nk [Uimp] Anma Darbe Dayanım Gerilimi Iec 60947'Ye Uygun 6 Kv Aşırı Gerilim Kategorisi Iıı [Ith] Geleneksel Serbest Hava Termal Akımı 10 A (60 °C'De) Sinyal Devresi İçin 40 A (60 °C'De) Güç Devresi İçin Irms Anma Kapasitesi 140 A Ac Iec 60947-5-1'E Uygun Sinyal Devresi İçin 250 A Dc Iec 60947-5-1'E Uygun Sinyal Devresi İçin 450 A 440 V'Ta Iec 60947'Ye Uygun Güç Devresi İçin Anma Kesme Kapasitesi Iec 60947'Ye Uygun Güç Devresi İçin 440 V'Ta 450 A [Icw] Anma Kısa Süreli Dayanım Akımı 50 A 40 °C - 10 Dk Güç Devresi İçin 120 A 40 °C - 1 Dk Güç Devresi İçin 240 A 40 °C - 10 Sn Güç Devresi İçin 380 A 40 °C - 1 Sn Güç Devresi İçin 100 A - 1 Sn İçin Sinyal Devresi 120 A - 500 Ms Sinyal Devresi İçin 140 A - 100 Ms Sinyal Devresi İçin İlişkili Sigorta Derecesi 10 A Gg Iec 60947-5-1'E Uygun Sinyal Devresi İçin 63 A Gg <= 690 V Koordinasyon Tipi 1 Güç Devresi İçin 40 A Gg <= 690 V Koordinasyon Tip 2 Güç Devresi İçin Ortalama Empedans 2 Mohm - Güç Devresi İçin Ith 40 A 50 Hz [Ui] Anma Yalıtım Gerilimi Güç Devresi: 600 V Csa Sertifikalı Güç Devresi: 600 V Ul Sertifikalı Sinyal Devresi: Iec 60947-1'E Uygun 690 V Sinyal Devresi: 600 V Csa Sertifikalı Sinyal Devresi: 600 V Ul Sertifikalı Güç Devresi: Iec 60947-4'E Uygun 690 V -1 Elektriksel Dayanıklılık 1.4 Mdöngü 40 A Ac-1 Ue'De <= 440 V Kutup Başına Güç Kaybı 3,2 W Ac-1 Ön Kapak İle Montaj Desteği Plaka Ray Standartlar Csa C22.2 No 14 En 60947-4-1 En 60947-5-1 Iec 60947-4-1 Iec 60947-5-1 Ul 508 Ürün Sertifikaları Csa Ul Rına Gost Lros (Lloyds Nakliye Kaydı) Bv Gl Dnv Ccc Bağlantılar - Terminaller Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Terminaller 1 Kablo(Lar) 1…4 Mm²Esnek Kablo Ucu Olmadan Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…4 Mm²Kablo Uçsuz Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek Kontrol Devresi: Vidalı Kıskaçlı Terminaller 1 Kablo(Lar) 1…4 Mm²Katı Kablo Uçsuz Kontrol Devresi: Vidalı Klemensler 2 Kablo(Lar) ) 1…4 Mm²Katı Kablo Uçsuz Güç Devresi: Konnektör 1 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçsuz Güç Devresi: Konnektör 2 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçsuz Güç Devresi: Konnektör 1 Kablo(Lar) 2,5 …10 Mm²Kablo Uçlu Esnek Güç Devresi: Konnektör 2 Kablo(Lar) 2,5…10 Mm²Esnek Kablo Uçlu Güç Devresi: Konnektör 1 Kablo(Lar) 2,5…16 Mm²Katı Kablo Uçsuz Güç Devresi: Konnektör 2 Kablo(Lar) 2,5…16 Mm²Katı Kablo Uçsuz Sıkma Torku Kontrol Devresi: 1,7 Nm - Vidalı Kelepçeli Terminallerde - Tornavida Düz Ø 6 Mm Kontrol Devresi: 1,7 Nm - Vidalı Kelepçeli Terminallerde - Tornavidalı Philips No 2 Güç Devresi: 1,7 Nm - Konnektörlü - Düz Tornavidalı Ø 6 Mm Güç Devresi : 1,7 Nm - Konektör Üzerinde - Tornavida İle Philips No 2 Operasyon Zamanı 16...24 Ms Açma 53.55...72.45 Ms Kapatma Güvenlik Güvenilirlik Seviyesi B10D = 1369863, En/Iso 13849-1'E Uygun Nominal Yüklü Kontaktör B10D = 20000000, En/Iso 13849-1'E Uygun Mekanik Yüklü Kontaktör Mekanik Dayanıklılık 30 Mcycle Maksimum İşletim Oranı 3600 Devir/Saat 60 °C Tamamlayıcı Bobin Teknolojisi Dahili Çift Yönlü Tepe Sınırlayıcı Diyot Baskılayıcı Kontrol Devresi Voltaj Limitleri 0,1...0,25 Uc (-40…70 °C):Bırakma Dc 0,7...1,25 Uc (-40…60 °C):Çalışma Dc 1...1,25 Uc (60…70 °C): Operasyonel Dc Zaman Sabiti 28 Ms W Cinsinden Ani Güç 5,4 W (20 °C'De) W Cinsinden Tutma Gücü Tüketimi 20 °C'De 5,4 W Yardımcı Kontak Tipi Tip Mekanik Bağlantılı 1 Na + 1 Nk, Iec 60947-5-1'E Uygun Tip Aynalı Kontak 1 Nk, Iec 60947-4-1'E Uygun Sinyal Devresi Frekansı 25...400Hz Minimum Anahtarlama Akımı 5 Ma Sinyal Devresi Minimum Anahtarlama Gerilimi 17 V Sinyal Devresi İçin Örtüşmeyen Zaman Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Nc Ve No Kontağı Arasında Enerji Kesilmesinde 1,5 Ms Yalıtım Direnci > Sinyal Devresi İçin 10 Mohm Çevre Ip Koruma Derecesi Iec 60529'A Uygun Ip20 Ön Yüz Koruyucu Tedavi Iec 60068-2-30'A Uygun Th Kirlilik Derecesi 3 Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C 60…70 °C Değer Kaybı İle Depolama İçin Ortam Hava Sıcaklığı -60…80 °C Çalışma Yüksekliği 0...3000 M Yangına Dayanıklılık 850 °C, Iec 60695-2-1'E Uygundur Alev Geciktirici Ul 94'E Uygun V1 Mekanik Sağlamlık Titreşim Kontaktörü Açık: 2 Gn, 5...300 Hz Titreşim Kontaktörü Kapalı: 4 Gn, 5...300 Hz Şok Kontaktörü Kapalı: 11 Ms İçin 15 Gn Şok Kontaktörü Açık: 11 Ms İçin 8 Gn Yükseklik 91 Mm Genişlik 45 Mm Derinlik 107 Mm Net Ağırlığı 0,425 Kg Paketleme Üniteleri Paket 1 Ağırlık 0,640 Kg Paket 1 Yükseklik 0,530 Dm Paket 1 Genişlik 1.180 Dm Paket 1 Uzunluk 0.990 Dm
İade Kabulu: İade edilen ürünlerin kutusu ambalajı zarar görmemiş, yeniden satılabilir kullanılabilir ve satışa hazır olması halinde iadeler kabul edilir.
İade Reddi: Ürünün kutusu ambalajı açılmış ve montajı yapılmış ürünlerin iadesi kesinlikle kabul edilmemektedir.
Teslimat: 15:00' a kadar yapılan siparişler aynı gün kargoya teslim edilir.
