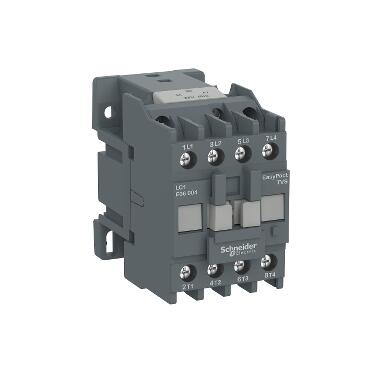

SCHNEIDER ELECTRIC LC1E18004M7 EASYPACT TVS KONTAKTÖR 4P(4 NA) AC1 415 V 32A 220 V AC BOBİN 3606480664922
Ürün Kodu : SCH-TM-LC1E18004M7
%58
İskonto
2.288,00 TL + KDV
960,96 TL + KDV
Kdv Dahil Fiyat : 1.153,15
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1E kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1 Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 32 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi kontrol devresi gerilimi 220 V AC 50/60 Hz kutup kontak düzenleme 4 NA [Ith] klasik açık hava termik akımı 32 A (at 55 °C) for güç devresi Irms nominal kapama kapasitesi 180 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 nominal kesme kapasitesi 144 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 145 A 40 °C - 10 s for güç devresi
84 A 40 °C - 60 s for güç devresi
40 A 40 °C - 600 s for güç devresiilgili sigorta değeri 35 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1 ortalama empedans 2,5 mOhm - Ith 35 A 50 Hz for güç devresi kutup başına güç dağılımı 0,81 W AC-3
2,6 W AC-1[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 Mekanik dayanıklılık 10000000 cycles elektrik dayanıklılığı 300000 cycles AC-1
1200000 cycles AC-3kontrol devresi tipi AC -de 50/60 Hz kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50/60 HzVA cinsinden kalkış gücü 95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W for kontrol devresi çalışma süresi 12...22 msn kapanışta
4...19 msn açılıştaMaksimum çalışma hızı 1800 cyc/h -de <60 °C bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuzsıkma torku Güç devresi: 1,2 N.m
Kontrol devresi: 1,2 N.mminimum anahtarlama gerilimi 17 V for kontrol devresi minimum anahtarlama akımı 5 mA for kontrol devresi yalıtım direnci > 10 MOhm for kontrol devresi çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenMontaj Desteği DIN rayı
Plakastandartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.1
GB/T 14048,4
GB/T 14048,5Ürün Sertifikaları CB Şeması
CCC
CE
EACIP koruma derecesi IP2X 'e uygunIEC 60529 koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışmaçalışma yüksekliği 3000 m olmadan yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 7 Gn)
Şoklar kontaktör kapalı (11 msn için 10 Gn)Yükseklik 74 mm Genişlik 45 mm Derinlik 80 mm Ürün Ağırlığı 0,34 kg
