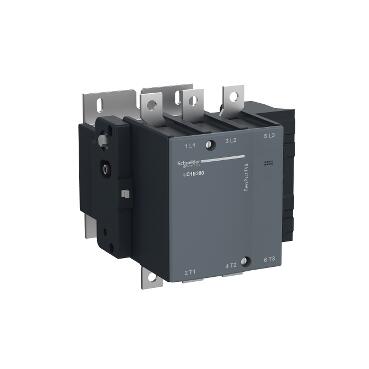

SCHNEIDER ELECTRIC LC1E250B5 EASYPACT TVS KONTAKTÖR 3P(3 NA) AC3 <= 440 V 250A 24 V AC BOBİN 3606480323881
Ürün Kodu : SCH-TM-LC1E250B5
%58
İskonto
38.885,00 TL + KDV
16.331,70 TL + KDV
Kdv Dahil Fiyat : 19.598,04
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1E kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-3
AC-3e
AC-1Kutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 250 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
190 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
300 A (at <40 °C) at <= 440 V AC AC-1 for güç devresikontrol devresi gerilimi 24 V AC 50 Hz motor gücü kW 75 kW at 220/230 V AC 50/60 Hz
132 kW at 380/400 V AC
140 kW at 415/440 V AC
160 kW at 500 V AC
160 kW at 660/690 V AC
160 kW at 660...690 Vkutup kontak düzenleme 3 NA [Ith] klasik açık hava termik akımı 300 A (at 40 °C) for güç devresi Irms nominal kapama kapasitesi 2500 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 nominal kesme kapasitesi 2000 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 1800 A 40 °C - 10 s for güç devresi ilgili sigorta değeri 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
315 A gG at <= 690 V coordination tip 1 for güç devresiortalama empedans 0,32 mOhm - Ith 300 A 50 Hz for güç devresi kutup başına güç dağılımı 20 W AC-3
29 W AC-1[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 Mekanik dayanıklılık 5000000 cycles elektrik dayanıklılığı 200000 cycles AC-1
700000 cycles AC-3kontrol devresi tipi AC -de 50 Hz kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz
0,35...0,55 Uc (-5…55 °C):düşme 50 HzVA cinsinden kalkış gücü 805 VA 50 Hz cos phi 0,3 (at 20 °C)
970 VA 60 Hz cos phi 0,3 (at 20 °C)VA cinsinden tutma güç tüketimi 55 VA 50 Hz cos phi 0,3 (at 20 °C)
66 VA 60 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 18…24 W for kontrol devresi çalışma süresi 20...35 msn kapanışta
7...15 msn açılıştaMaksimum çalışma hızı 1200 cyc/h -de <55 °C bağlantılar - terminaller Güç devresi: pabuçlu kablo 1 1…4 mm² - external diameter: 185 mm - cable stiffness: esnek kablo uçsuz
Güç devresi: çubuklar 2 1…4 mm² - cable stiffness: esnek kablo uçsuz - busbar cross section: 32 x 4 mm
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - external diameter: 185 mm - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz - busbar cross section: 32 x 4 mmsıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 35 N.mminimum anahtarlama gerilimi 17 V for kontrol devresi minimum anahtarlama akımı 5 mA for kontrol devresi yalıtım direnci > 10 MOhm for kontrol devresi çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenMontaj Desteği Plaka standartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.1
GB/T 14048,4
GB/T 14048,5Ürün Sertifikaları CB Şeması
CCC
CE
EACIP koruma derecesi IP00 'e uygunIEC 60529 cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışmaçalışma yüksekliği 3000 m olmadan yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)Yükseklik 197 mm Genişlik 168,5 mm Derinlik 181 mm Ürün Ağırlığı 4,7 kg
