SCHNEIDER ELECTRIC LC1E3801M5 18,5KW 220VAC 3 KUTUP TVS KONTAKTÖR 3606480328930
Ürün Kodu : SCH-TM-LC1E3801M5
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

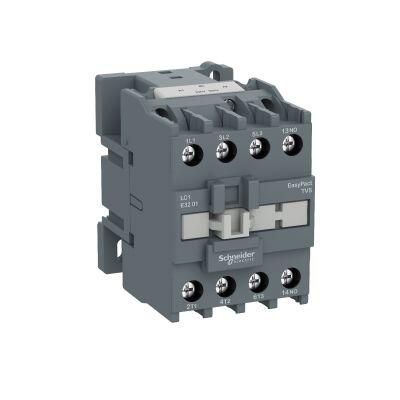

LC1E3801M5 SCHNEIDER ELECTRIC TVS 3P 38A KONTAKTÖR 50HZ 220V AC
Schneider Electric’in EasyPact TVS serisine ait LC1E3801M5 kontaktör, güçlü performansı ve güvenilir yapısıyla motor kontrol uygulamalarında ideal bir çözümdür.
Üç kutuplu (3P) yapısı ile 3 NO (3 adet normal açık kontak) çıkışı sunar ve AC-3 çalışma kategorisinde 440 V’a kadar 38 A nominal akıma kadar işlem kapasitesiyle dikkat çeker.
220 V AC bobin gerilimi ile kontrol devresine kolayca entegre edilebilir.
Bu kontaktör, 50/60 Hz frekansında çalışmak üzere tasralanır ve enerji devresinde 690 V’a kadar yalıtım gerilimi ile uyumlu şekilde görev alabilir.
AC-1 kategorisinde 50 A serbest hava termik akımı (Ith) değerine sahip olup, AC-3 kategorisinde 38 A çalışma akımı ile motor yüklerinde güvenli kullanım sağlar.
Kontaktörün kısa devre dayanımı da oldukça güçlüdür: 310 A, 10 saniye boyunca; 150 A, 60 saniye boyunca; 60 A, 600 saniye boyunca dayanıklıdır.
Nominal kapama kapasitesi 304 A (440 V) seviyesindedir.
Mekanik ömür bakımından 8 milyon çevrim, elektriksel ömür bakımından AC-3 uygulamalarda 900.000 çevrim dir; AC-1 uygulamalarda ise 350.000 çevrim öngörülür.
Açma ve kapama hızı da kontrol devrelerinin hassaslığı için önemlidir: yakalama süresi 12–22 ms, serbest bırakma süresi 4–19 ms aralığındadır.
Kontrol bobini tüketimi başlangıçta 95 VA, tutma anında 8,3 VA olarak belirlenir.
Terminaller vida kelepçesi tipi olup, güç devresi kablo aralığı 1,5…6 mm² (katı) ve kontrol devresi kablo aralığı 1…4 mm² (esnek) olarak tasarlanır.
LC1E3801M5, -5 ila +55 °C çalışma sıcaklığı aralığında, 3.000 m irtifaya kadar performans düşüşü olmadan çalışabilir.
Koruma sınıfı IP2X ile temas güvenliği sağlanmış, IEC 60947-1 / 4-1 / 5-1 standartlarına, CE, EAC sertifikalarına ve Green Premium çevre uyumluluğuna sahiptir.
Tam Ürün Kodu LC1E3801M5 Marka Schneider Electric Seri EasyPact Barkod 3606480328930 Ürün Ya Da Bileşen Tipi Kontaktör Kutup Tanımı 3P Yükseklik 84 mm Genişlik 56 mm Derinlik 86 mm Ürün Ağırlığı 0,45 Kg Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1E kontaktör uygulaması Motor kontrol
Direnç yükükullanım kategorisi AC-3
AC-3e
AC-1Kutup Tanımı 3P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 38 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
38 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
50 A (at <55 °C) at <= 440 V AC AC-1 for güç devresikontrol devresi gerilimi 220 V AC 50 Hz motor gücü kW 9 kW at 220/230 V AC
18,5 kW at 380/400 V AC
18,5 kW at 415/440 V AC 50/60 Hz
18,5 kW at 500 V AC
18,5 kW at 660/690 V AC
18,5 kW at 440 Vkutup kontak düzenleme 3 NA [Ith] klasik açık hava termik akımı 50 A (at 55 °C) for güç devresi Irms nominal kapama kapasitesi 494 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 nominal kesme kapasitesi 323 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 310 A 40 °C - 10 s for güç devresi
150 A 40 °C - 60 s for güç devresi
60 A 40 °C - 600 s for güç devresiilgili sigorta değeri 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination tip 1 for güç devresiortalama empedans 2,5 mOhm - Ith 50 A 50 Hz for güç devresi kutup başına güç dağılımı 2,9 W AC-3
5 W AC-1[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 Mekanik dayanıklılık 8000000 cycles elektrik dayanıklılığı 350000 cycles AC-1
900000 cycles AC-3kontrol devresi tipi AC -de 50 Hz kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50 HzVA cinsinden kalkış gücü 95 VA 50 Hz cos phi 0,75 (at 20 °C)
95 VA 60 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 8,3 VA 50 Hz cos phi 0,3 (at 20 °C)
8,5 VA 60 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 2…3 W for kontrol devresi çalışma süresi 12...22 msn kapanışta
4...19 msn açılıştaMaksimum çalışma hızı 1800 cyc/h -de <60 °C bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 1,5…10 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 1,5…6 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 2,1 N.myardımcı kontak düzenleme 1 NK minimum anahtarlama gerilimi 17 V for kontrol devresi minimum anahtarlama akımı 5 mA for kontrol devresi yalıtım direnci > 10 MOhm for kontrol devresi çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilenMontaj Desteği Plaka
DIN rayıstandartlar IEC 60947-1
IEC 60947-5-1
IEC 60947-4-1Ürün Sertifikaları EAC
CEIP koruma derecesi IP2X 'e uygunIEC 60529 koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışmaçalışma yüksekliği 3000 m olmadan yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör kapalı (11 msn için 10 Gn)
Şoklar kontaktör açık (11 msn için 6 Gn)Yükseklik 84 mm Genişlik 56 mm Derinlik 86 mm Ürün Ağırlığı 0,45 kg
