TÜKENDİ
%61
İskonto
11.990,00 TL + KDV
4.676,10 TL + KDV
Kdv Dahil Fiyat : 5.611,32
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

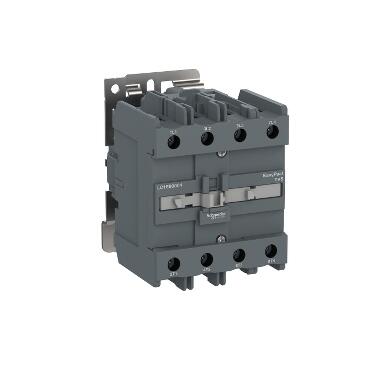

Seri Easy TeSys Ürün serisi Easy TeSys Control Ürün Ya da Bileşen Tipi Kontaktör Ürün Grubu LC1E kontaktör uygulaması Direnç yükü kullanım kategorisi AC-1 Kutup Tanımı 4P [Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz [Ie] nominal çalışma akımı 100 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi kontrol devresi gerilimi 220 V AC 50/60 Hz kutup kontak düzenleme 4 NA [Ith] klasik açık hava termik akımı 100 A (at 55 °C) for güç devresi Irms nominal kapama kapasitesi 800 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 nominal kesme kapasitesi 640 A at 440 V for güç devresi conforming to IEC 60947 [Icw] nominal kısa süreli dayanma akımı 640 A 40 °C - 10 s for güç devresi
320 A 40 °C - 60 s for güç devresi
135 A 40 °C - 600 s for güç devresiilgili sigorta değeri 160 A gG at <= 690 V coordination tip 1 for güç devresi conforming to IEC 60947-5-1 ortalama empedans 0,8 mOhm - Ith 100 A 50 Hz for güç devresi kutup başına güç dağılımı 5,1 W AC-3
9,7 W AC-1[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1 aşırı gerilim kategorisi III kirletme derecesi 3 [Uimp] nominal darbe dayanım voltajı 6 kV 'e uygunIEC 60947 Mekanik dayanıklılık 3000000 cycles elektrik dayanıklılığı 350000 cycles AC-1
900000 cycles AC-3kontrol devresi tipi AC -de 50/60 Hz kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50/60 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50/60 HzVA cinsinden kalkış gücü 200 VA 50 Hz cos phi 0,75 (at 20 °C)
220 VA 60 Hz cos phi 0,75 (at 20 °C)VA cinsinden tutma güç tüketimi 22 VA 60 Hz cos phi 0,3 (at 20 °C)
20 VA 50 Hz cos phi 0,3 (at 20 °C)ısı dağılımı 6…10 W for kontrol devresi çalışma süresi 20...35 msn kapanışta
6...30 ms açılıştaMaksimum çalışma hızı 1200 cyc/h -de <60 °C bağlantılar - terminaller Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuzsıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 12 N.myalıtım direnci > 10 MOhm for kontrol devresi Montaj Desteği Plaka
DIN rayıstandartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.1
GB/T 14048,4
GB/T 14048,5Ürün Sertifikaları CB Şeması
CCC
CE
EACIP koruma derecesi IP2X 'e uygunIEC 60529 koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışmaçalışma yüksekliği 3000 m olmadan yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1 mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)Yükseklik 127 mm Genişlik 95 mm Derinlik 120 mm Ürün Ağırlığı 1,6 kg
