| Ana | |
| Aralık | Tesys |

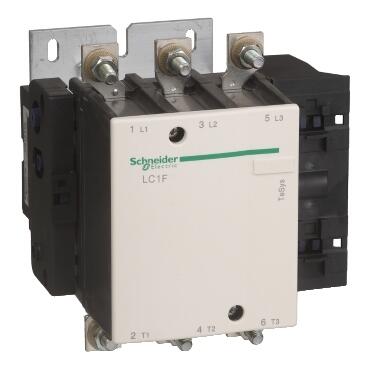

| Ürün Adı | Tesys F |
| Ürün Veya Bileşen Türü | Kontaktör |
| Cihaz Kısa Adı | Lc1F |
| Kontaktör Uygulaması | Motor Kontrolü |
| Dirençli Yük |
| Kullanım Kategorisi | Aç-3 |
| Aç-4 |
| Aç-1 |
| Kutup Açıklaması | 3P |
| Güç Direği Temas Bileşimi | 3 Hayır |
| [Yani] Anma Çalışma Akımı | 400 A (<40 °C'De) <= 440 V Ac-1'De |
| 330 A (<55 °C'De) <= 440 V Ac-3'Te |
| Motor Gücü Kw | 380...400 V Ac'De 160 Kw 50/60 Hz (Ac-3) |
| 415 V Ac'De 180 Kw 50/60 Hz (Ac-3) |
| 200 440 V Ac'De 50/60 Hz (Ac-3) |
| 200 500 V Ac'De Kw 50/60 Hz (Ac-3) |
| 660...690 V Ac'De 220 Kw 50/60 Hz (Ac-3) |
| 1000 V Ac'De 160 Kw 50/60 Hz (Ac-3) |
| 100 Kw 220...230 V Ac 50/60 Hz (Ac-3) |
| 59 Kw 400 V Ac 50/60 Hz (Ac-4) |
| [Uc] Kontrol Devresi Voltajı | 48 V Ac 40...400 Hz |
| Tamamlayıcı | |
| [Uimp] Anma Darbe Dayanım Gerilimi | 8 Kv |
| Aşırı Gerilim Kategorisi | Iıı |
| [Ith] Geleneksel Serbest Hava Termal Akımı | 400 A (40 °C'De) |
| Anma Kesme Kapasitesi | 2640 A, Iec 60947-4-1'E Uygundur |
| [Icw] Anma Kısa Süreli Dayanım Akımı | 2650 A 40 °C - 10 Sn |
| 1800 A 40 °C - 30 Sn |
| 1300 A 40 °C - 1 Dk |
| 900 A 40 °C - 3 Dk |
| 750 A 40 °C - 10 Dk |
| İlişkili Sigorta Derecesi | <= 440 V'De 400 A Am <= 440 V'De |
| 500 A Gg |
| Ortalama Empedans | 0,28 Mohm - Ith 400 A 50 Hz |
| [Ui] Anma Yalıtım Gerilimi | 1000 V, Iec 60947-4-1'E Uygun |
| 1500 V, Vde 0110 Grup C'Ye Uygun |
| Kutup Başına Güç Kaybı | 44 W Ac-1 |
| 31 W Ac-3 |
| Montaj Desteği | Plaka |
| Standartlar | En 60947-4-1 |
| En 60947-1 |
| Iec 60947-4-1 |
| Jıs C8201-4-1 |
| Iec 60947-1 |
| Ürün Sertifikaları | Cb |
| Dnv |
| Lros (Lloyds Nakliye Kaydı) |
| Csa |
| Bv |
| Rmros |
| Rına |
| Ul |
| Abs |
| Ukca |
| Bağlantılar - Terminaller | Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Ucu Olmadan Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…4 Mm²Esnek Kablo Ucu Olmadan |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Kablo Uçlu Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) 1…2,5 Mm²Kablo Uçlu Esnek |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 1 Kablo(Lar) 1…4 Mm²Katı Kablo Ucu Olmadan |
| Kontrol Devresi: Vidalı Kelepçe Terminalleri 2 Kablo(Lar) ) 1…4 Mm²Kablo Uçsuz |
| Güç Devresi: Pabuçlu Terminaller 1 Kablo(Lar) 240 Mm² |
| Güç Devresi: Bara 2 Kablo(Lar) - Bara Kesiti: 30 X 5 Mm |
| Güç Devresi: Cıvatalı Bağlantı |
| Sıkma Torku | Kontrol Devresi: 1,2 Nm |
| Güç Devresi: 35 Nm |
| Kontrol Devresi Voltaj Limitleri | Operasyonel: 0.85...1.1 Uc 40...400 Hz (55 °C'De) |
| Kayıp: 0.35...0.55 Uc 40...400 Hz (55 °C'De) |
| Va'Da Ani Güç | 650 Va 40...400 Hz Cos Phi 0,9 (20 °C'De) |
| Va'Da Tutma Gücü Tüketimi | 10 Va 40...400 Hz Cos Phi 0,9 (20 °C'De) |
| Isı Dağılımı | 8W |
| Operasyon Zamanı | 40...65 Ms Kapama |
| 100...170 Ms Açma |
| Mekanik Dayanıklılık | 10 Bisiklet |
| Maksimum İşletim Oranı | 2400 Devir/Saat 55 °C |
| Uyumluluk Kodu | Lc1F |
| Motor Güç Aralığı | 55…100 Kw 200…240 V 3 Fazda |
| 110…220 Kw 480…500 V 3 Fazda |
| 110…220 Kw 380…440 V 3 Fazda |
| Motor Marş Tipi | Doğrudan Çevrimiçi Kontaktör |
| Kontaktör Bobin Gerilimi | 48 V Ac Standardı |
| Çevre | |
| Ip Koruma Derecesi | Iec 60529'A Uygun Örtülü |
| Ip20 Ön Yüz Vde 0106'Ya Uygun Örtülü Ip20 Ön Yüz |
| Koruyucu Tedavi | Ns |
| Çalışma İçin Ortam Hava Sıcaklığı | -5…55 °C |
| Depolama İçin Ortam Hava Sıcaklığı | -60…80 °C |
| Cihaz Çevresinde İzin Verilen Ortam Hava Sıcaklığı | -40…70 °C |
| Çalışma Yüksekliği | 3000 M Güç Kaybı Olmadan |
| Boy Uzunluğu | 206 Mm |
| Genişlik | 213 Mm |
| Derinlik | 219 Mm |
| Ürün Ağırlığı | 8,6 Kg |
| Paketleme Üniteleri | |
| Paket Birim Tipi 1 | Pce |
| Paket 1'Deki Birim Sayısı | 1 |
| Paket 1 Ağırlık | 9,32 Kg |
| Paket 1 Yükseklik | 25,5 Cm |
| Paket 1 Genişlik | 24 Cm |
| Paket 1 Uzunluk | 29,5 Cm |
