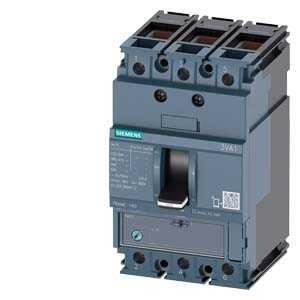

3VA1120-4EE36-0AA0 SIEMENS 14-20A 36KA TERMİK VE SABİT MANYETİK KOMPAKT ŞALTER
Siemens SENTRON 3VA1120-4EE36-0AA0 kompakt şalter, 3 kutuplu yapısıyla faz hatlarını korumak için geliştirilen güçlü bir MCCB’dir.
20 A nominal akımıyla orta yük devrelerine hitap ederken, TM220 termik-manyetik açma ünitesi ile aşırı yük ve kısa devre durumlarına hassas tepki verir.
Aşırı yük koruması 14 A ila 20 A arasında ayarlanabilir olmasıyla sistem ihtiyaçlarına göre esneklik sunar, kısa devre koruma değeri ise nominal akımın 16 katı ile çarpıcı güvenlik sağlar.
Bu şalterin kısa devre kesme kapasitesi (Icu), 415 V AC gerilimde 36 kA düzeyindedir; ayrıca 240 V AC’de 55 kA, 440 V AC’de 25 kA değerlerini destekler.
690 V AC’lik işletme voltajı ve 500 V DC’ye kadar uyumlu olmasıyla hem AC hem DC devrelerde kullanılabilir. İzolasyon voltajı 800 V olan ürün, çevresel değişkenliklere karşı dayanıklıdır ve −25 °C ila +70 °C çalışma sıcaklığında güvenle çalışır.
Geniş iletken bağlantısı kapasitesiyle dikkat çeker; yuvarlak ya da çok telli iletken terminalleri 1,5 mm² ile 70 mm² arasında, bağlantı tipi ön terminal bağlantısıdır.
Tasarımı kompakt olup 76,2 mm genişlik ve yaklaşık 130 mm yükseklik ile pano içi kuruluma uygun bir yerleşim sağlar.
Mekanik ömrü yaklaşık 20.000 işletim çevrimi, elektriksel dayanıklılığı AC-1 iletim tipine göre 415 V’da ~9.000 çevrim, 690 V’da ~6.300 çevrim civarındadır.
Marka Siemens Tedarikçi No 3VA1120-4EE36-0AA0 Açıklama Circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415 V 3-pole, line protection TM220, atfm, In=20A overload protection ir=14A ...20A short circuit protection iI=16 x In cable connection GTIN 4042948821275 Ağırlık 1.033 Derinlik 0.116 En 0.092 Uzunluk 0.15 ürün marka adı SENTRON ürün tanımı Kompakt devre kesici ürün modeli Tesis koruması aşιrι akım tetikelyici modeli TM220 aşιrι akım devindiricisinin koruma fonksiyonu LI kutup sayısı 3 Genel teknik veriler izolasyon gerilimi / anma değeri 800 V işletim gerilimi / DC'de / anma değeri 500 V işletim gerilimi / AC'de / anma değeri 690 V güç kaybı [W] / maksimum 12 W mekanik kullanım süresi (işletim çevrimleri) / tipik 20 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta 9 000 elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 690 V'ta 6 300 ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması Hayir toprak hattı denetimi modeli Yok ürün fonksiyonu ● iletişim fonksiyonu Hayir ● diğer ölçüm fonksiyonları Hayir MB başına net ağırlık 999 g Elektrik işletim akımı ● 40 °C'de 20 A ● 45 °C'de 20 A ● 50 °C'de 20 A ● 55 ℃'de 20 A ● 60 °C'de 19 A ● 65 °C'de 19 A ● 70 °C'de 19 A Anahtarlama kapasitesi IEC 60947 devre kesicinin anahtarlama kapasitesi sınıfı S sınır kısa devre akımı kesme kapasitesi (Icu) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 7 kA ● 690 V'ta 7 kA işletim kısa devre akımı kesme kapasitesi (Ics) ● 240 V'ta 55 kA ● 415 V'ta 36 kA ● 440 V'ta 25 kA ● 500 V'ta 5 kA ● 690 V'ta 5 kA kısa devre akımı açma kapasitesi (Icm) ● 240 V'ta 121 kA ● 415 V'ta 75,6 kA ● 440 V'ta 52,5 kA ● 500 V'ta 11,9 kA ● 690 V'ta 11,9 kA kısa devreye karşı koruma modeli DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir Ayarlanabilir parametreler ürün özelliği / L tetiklemede / açılabilir/kapatılabilir Hayir ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde ● minimum 14 A ● maksimum 20 A gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde ● minimum 1 s ● maksimum 1 s ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede ● minimum 320 A ● maksimum 320 A ayarlanabilir ayar akımı (InN) / N tetiklemede ● minimum 0 A ● maksimum 0 A ürün fonksiyonu / topraklama koruması Hayir Mekanik Tasarım ürün bileşeni ● alçak gerilim tetikleyicisi Hayir ● gerilim tetikleyicisi Hayir ● alarm anahtarı Hayir yükseklik [inç] 5,12 in yükseklik 130 mm genişlik [inç] 3 in bağlanabilir iletken kesiti türü / yuvarlak iletken terminali / çok telli 1 x (1,5 - 70 mm²) genişlik 76,2 mm derinlik [inç] 2,76 in derinlik 70 mm Bağlantılar elektrik bağlantısı düzeni / ana devre için önden bağlantılı elektrik bağlantısı modeli / ana devre için çift taraflı klemensli vida bağlantısı yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) Gümüş yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) Teneke Yardımcı devre CO kontak sayısı / yardımcı kontaklar için 0 Aksesuarlar ürün ilavesi / opsiyonel / motor tahriki Evet Çevresel koşullar IP koruma türü / ön tarafta IP40 ortam sıcaklığı ● işletim sırasında / minimum -25 °C ● işletim sırasında / maksimum 70 °C ● depolama sırasında / minimum -40 °C ● depolama sırasında / maksimum 80 °C Environmental footprint çevresel ürün açıklaması(EPD) Evet küresel ısınma potansiyeli [CO2 eq] / toplam 190 kg küresel ısınma potansiyeli [CO2 eq] / üretim esnasında 4,67 kg küresel ısınma potansiyeli [CO2 eq] / işletim sırasında 186 kg küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca -0,826 kg referans işareti / IEC 81346-2:2009 uyarınca Q
