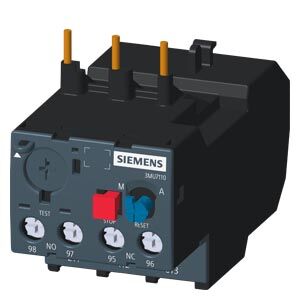

SIEMENS 3MU7110-0MA0 SİNOPLUS 3MT7 BOY 0, 1, 2 İÇİN 7-10A TERMİK AŞIRI AKIM RÖLESİ 4047624395927
Ürün Kodu : 3MU7110-0MA0- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3MU7110-0MA0 SIEMENS TERMİK AŞIRI RÖLESİ 3MT 7-10A
Siemens 3MU7110-0MA0, SINOVA 3MU7 serisi içinde yer alan, 7-10 A aralığında ayarlanabilir, Class 10 karakteristikli bir termik aşırı akım rölesidir.
Bu model, özellikle 3MT7 kontaktörlerle entegre çalışacak şekilde tasarlanır ve motor koruma uygulamalarında güvenilir performans sunar.
Ana devre özellikleri açısından; cihazda vida tipi terminaller kullanılır ve ana akım devresi, 3 kutuplu (3-pole) yapıdadır.
İzolasyon gerilimi 690 V AC olarak belirlenmiş olup, darbe gerilimi toleransı 6 kV seviyesindedir.
Çalışma sırasındaki güç kaybı yaklaşık 10,8 W (her kutup ~3,6 W) seviyesindedir.
Yardımcı kontak kısmında 1 NC (normal kapalı) ve 1 NO (normal açık) kontak bulunur.
Bu kontaklar AC-15 sınıfı devrelerde 24 V / 4,17 A, 110 V / 3,64 A ve 690 V / 0,7 A değerlerinde kullanılabilir.
Ayrıca DC-13 sınıfı devrelerle de uyumlu yapıdadır (örneğin 24 V / 4,17 A, 110 V / 0,45 A, 220 V / 0,2 A)
Montaj ve boyut değerleri açısından; rölenin 44 mm genişlik, 92 mm derinlik ve yaklaşık 64 mm yükseklik ölçüleri vardır.
EAN 4047624395927 Emtia Kodu (GTİP) 85364900 Ambalaj boyutları (U x G x Y) 67.00 x 45.00 x 94.00 mm Net ağırlık 0.150 Kg Ürün Kodu X0FB Katalog Kodu EP-M3 Group Code P335 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact eClass - Sürüm : 14, Sınıflandırma : 27-37-15-01
- Sürüm : 12, Sınıflandırma : 27-37-15-01
- Sürüm : 9.1, Sınıflandırma : 27-37-15-01
- Sürüm : 9, Sınıflandırma : 27-37-15-01
- Sürüm : 8, Sınıflandırma : 27-37-15-01
- Sürüm : 7.1, Sınıflandırma : 27-37-15-01
- Sürüm : 6, Sınıflandırma : 27-37-15-01
ETIM - Sürüm : 10, Sınıflandırma : EC000106
- Sürüm : 9, Sınıflandırma : EC000106
- Sürüm : 8, Sınıflandırma : EC000106
- Sürüm : 7, Sınıflandırma : EC000106
IDEA Sürüm : 4, Sınıflandırma : 5366 UNSPSC Sürüm : 15, Sınıflandırma : 39-12-23-30 ürün marka adı SINOVA ürün tanımı Termik aşırı yük rölesi ürün tipi tanımı 3MU7 Genel teknik veriler aşırı akım rölesi ebadı boyut 1 güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 10,8 W ● kutup başına 3,6 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti ana akım devresinin anma değeri 6 kV şok mukavemeti IEC 60068-2-27 uyarınca 15g / 11 ms referans işareti IEC 81346-2:2009 uyarınca F RoHS yönetmeliği (tarih) 07/01/2022 Ağırlık 0,175 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -5 ... +55 °C ● depolama sırasında -25 ... +70 °C sıcaklık kompanzasyonu -5 ... +55 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 gerilim türü ana devre için AC işletim gerilimi ● anma değeri 690 V ● AC-3'te anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 10 A işletim akımı AC-3'te 400 V'ta anma değeri 10 A işletim kapasitesi AC-3'te ● 400 V'ta anma değeri 4 kW ● 690 V'ta anma değeri 7,5 kW Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için 1 kapayıcı sayısı yardımcı kontaklar için 1 işletim akımı yardımcı kontaklar AC-15'te ● 24 V'ta 4,17 A ● 110 V'ta 3,64 A ● 690 V'ta 0,7 A işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 4,17 A ● 110 V'ta 0,45 A ● 220 V'ta 0,2 A Kısa devre koruması sigorta elemanı modeli ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 10 A Montaj/ Sabitleme/ Ebatlar montaj konumu 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili sabitleme türü Kontaktör montajı yükseklik 64 mm genişlik 44 mm derinlik 92 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ana kontaklar için ● tek telli veya çok telli 1x (1 ... 6 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 10 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli veya çok telli 1x (1 ... 4 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 4 mm²) sıkma torku ● ana kontaklar için vida bağlantısında 1,85 N·m ● yardımcı kontaklar için vida bağlantısında 1,2 N·m yiv modeli bağlantı vidası ● ana kontaklar için M4 ● yardımcı ve kontrol kontakları M3,5 Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için tetikleyici göstergesi
-
