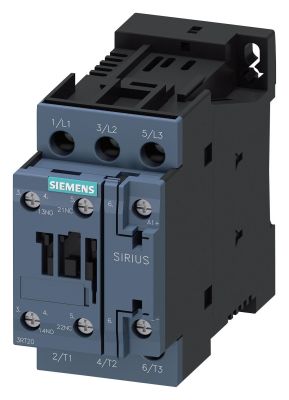

SIEMENS 3RT2024-1BB40 5.5kW 12A 24VDC 1NO+1NC SIRIUS KONTAKTÖR VİDA BAĞLANTILI

Ürün Kodu : SIE-3RT2024-1BB40
%62 İskonto
3.450,00 TL + KDV
1.311,00 TL + KDV
Kdv Dahil Fiyat : 1.573,20
KDV Dahildir.
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • İade ve Teslimat
  • Yorumlar (0)

  • SIEMENS SIRIUS 3RT2 Motor Kontaktörü

    Siemens SIRIUS 3RT2 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 5,5 kW . 12 A . 3 kutuplu yapı. DC 24 V . Yardımcı kontaklar 1 (NO) ve 1 (NC) . Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu çalışır.

    Tam Ürün Kodu3RT2024-1BB40
    MarkaSıemens
    Özellik-124V DC
    Özellik-25,5 kW
    Özellik-312A
    ürün marka adıSIRIUS
    ürün tanımıGüç kontaktörü
    ürün tipi tanımı3RT2
    Genel teknik veriler
    koruyucu ebadıS0
    ürün ilavesi
    ● iletişim fonksiyon modülüHayir
    ● yardιmcι anahtarEvet
    güç kaybı [W] akım anma değerinde
    ● AC'de sıcak işletim durumunda0,9 W
    ● AC'de sıcak işletim durumunda kutup başına0,3 W
    ● yük akım parçasız tipik5,9 W
    güç kaybı hesaplaması türü kutba bağlıkare
    izolasyon gerilimi
    ● ana akım devresinin kirlilik derecesi 3’te anma değeri690 V
    ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri690 V
    şok gerilim mukavemeti
    ● ana akım devresinin anma değeri6 kV
    ● yardımcı akım devresinin anma değeri6 kV
    güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca400 V
    şok mukavemeti dikdörtgen darbede
    ● DC'de10g / 5 ms, 7,5g / 10 ms
    şok mukavemeti sinüs darbesinde
    ● DC'de15g / 5 ms, 10g / 10 ms
    mekanik kullanım süresi (işletim çevrimleri)
    ● kontaktör tipik10 000 000
    ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik5 000 000
    ● yardımcı anahtar bloklu kontaktör tipik10 000 000
    referans işareti IEC 81346-2:2009 uyarıncaQ
    RoHS yönetmeliği (tarih)10/01/2009
    Ağırlık0,6 kg
    Ortam koşulları
    kurulum yüksekliği NN üzerinde yükseklikte maksimum2 000 m
    ortam sıcaklığı
    ● işletim sırasında-25 ... +60 °C
    ● depolama sırasında-55 ... +80 °C
    bağıl nem minimum10 %
    bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum95 %
    Environmental footprint
    çevresel ürün açıklaması(EPD)Evet
    küresel ısınma potansiyeli [CO2 eq] toplam221 kg
    küresel ısınma potansiyeli [CO2 eq] üretim esnasında2,65 kg
    küresel ısınma potansiyeli [CO2 eq] işletim sırasında219 kg
    küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca-0,639 kg
    Ana akım devresi
    kutup sayısı ana devre için3
    kapayıcı sayısı ana kontaklar için3
    işletim gerilimi
    ● AC-3'te anma değeri maksimum690 V
    ● AC-3e'de anma değeri maksimum690 V
    işletim akımı
    ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri40 A
    ● AC-1'de
    — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri40 A
    — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri35 A
    ● AC-3'te
    — 400 V'ta anma değeri12 A
    — 500 V'ta anma değeri12 A
    — 690 V'ta anma değeri9 A
    ● AC-3e'de
    — 400 V'ta anma değeri12 A
    — 500 V'ta anma değeri12 A
    — 690 V'ta anma değeri9 A
    ● AC-4'te 400 V'ta anma değeri12,5 A
    ● AC-5a'da 690 V'a kadar anma değeri35,2 A
    ● AC-5b'de 400 V'a kadar anma değeri9,9 A
    ● AC-6a'da
    — 230 V'a kadar n=20 akım pik değerinde anma değeri11,4 A
    — 400 V'a kadar n=20 akım pik değerinde anma değeri11,4 A
    — 500 V'a kadar n=20 akım pik değerinde anma değeri11,3 A
    — 690 V'a kadar n=20 akım pik değerinde anma değeri9 A
    ● AC-6a'da
    — 230 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 400 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 500 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    — 690 V'a kadar n=30 akım pik değerinde anma değeri7,6 A
    minimum kesit ana devrede maksimum AC-1 anma değerinde10 mm²
    işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri5,5 A
    ● 690 V'ta anma değeri5,5 A
    işletim akımı
    ● 1 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri20 A
    — 110 V'ta anma değeri4,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,4 A
    — 600 V'ta anma değeri0,25 A
    ● seri devre 2 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri5 A
    — 440 V'ta anma değeri1 A
    — 600 V'ta anma değeri0,8 A
    ● seri devre 3 akım hattında DC-1’de
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri35 A
    — 440 V'ta anma değeri2,9 A
    — 600 V'ta anma değeri1,4 A
    ● 1 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri20 A
    — 60 V'ta anma değeri5 A
    — 110 V'ta anma değeri2,5 A
    — 220 V'ta anma değeri1 A
    — 440 V'ta anma değeri0,09 A
    — 600 V'ta anma değeri0,06 A
    ● seri devre 2 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri15 A
    — 220 V'ta anma değeri3 A
    — 440 V'ta anma değeri0,27 A
    — 600 V'ta anma değeri0,16 A
    ● seri devre 3 akım hattında DC-3'te DC-5'te
    — 24 V'ta anma değeri35 A
    — 60 V'ta anma değeri35 A
    — 110 V'ta anma değeri35 A
    — 220 V'ta anma değeri10 A
    — 440 V'ta anma değeri0,6 A
    — 600 V'ta anma değeri0,6 A
    işletim kapasitesi
    ● AC-3'te
    — 230 V'ta anma değeri3 kW
    — 400 V'ta anma değeri5,5 kW
    — 500 V'ta anma değeri5,5 kW
    — 690 V'ta anma değeri7,5 kW
    ● AC-3e'de
    — 230 V'ta anma değeri3 kW
    — 400 V'ta anma değeri5,5 kW
    — 500 V'ta anma değeri5,5 kW
    — 690 V'ta anma değeri7,5 kW
    işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te
    ● 400 V'ta anma değeri2,6 kW
    ● 690 V'ta anma değeri4,6 kW
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=20 akım pik değerinde anma değeri4,5 kVA
    ● 400 V'a kadar n=20 akım pik değerinde anma değeri7,8 kVA
    ● 500 V'a kadar n=20 akım pik değerinde anma değeri9,8 kVA
    ● 690 V'a kadar n=20 akım pik değerinde anma değeri10,7 kVA
    işletim görünür gücü AC-6a'da
    ● 230 V'a kadar n=30 akım pik değerinde anma değeri3 kVA
    ● 400 V'a kadar n=30 akım pik değerinde anma değeri5,2 kVA
    ● 500 V'a kadar n=30 akım pik değerinde anma değeri6,5 kVA
    ● 690 V'a kadar n=30 akım pik değerinde anma değeri9 kVA
    kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar
    ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum210 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum210 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum170 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum126 A; AC-1 anma değerine uygun minimum kesit kullanın
    ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum105 A; AC-1 anma değerine uygun minimum kesit kullanın
    yük boşaltma frekansı
    ● DC'de1 500 1/h
    anahtarlama frekansı
    ● AC-1'de maksimum1 000 1/h
    ● AC-2'de maksimum1 000 1/h
    ● AC-3'te maksimum1 000 1/h
    ● AC-3e'de
    — maksimum1 000 1/h
    ● AC-4'te maksimum300 1/h
    Kontrol devresi/ Kumanda
    gerilim türü kontrol besleme gerilimiDC
    kontrol besleme gerilimi DC'de anma değeri24 V
    çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de
    ● başlangıç değeri0,8
    ● bitiş değeri1,1
    kapanma gücü solenoid DC'de5,9 W
    tutma gücü solenoid DC'de5,9 W
    kapanış gecikmesi
    ● DC'de50 ... 170 ms
    açılış gecikmesi
    ● DC'de15 ... 18 ms
    elektrik arkı süresi10 ... 10 ms
    aktivasyon modeli anahtar tahrikiStandart A1 - A2
    Yardιmcι akιm devresi
    açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama1
    işletim akımı AC-12'de maksimum10 A
    işletim akımı AC-15'te
    ● 230 V'ta anma değeri10 A
    ● 400 V'ta anma değeri3 A
    ● 500 V'ta anma değeri2 A
    ● 690 V'ta anma değeri1 A
    işletim akımı DC-12'de
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri6 A
    ● 60 V'ta anma değeri6 A
    ● 110 V'ta anma değeri3 A
    ● 125 V'ta anma değeri2 A
    ● 220 V'ta anma değeri1 A
    ● 600 V'ta anma değeri0,15 A
    işletim akımı DC-13'te
    ● 24 V'ta anma değeri10 A
    ● 48 V’ta anma değeri2 A
    ● 60 V'ta anma değeri2 A
    ● 110 V'ta anma değeri1 A
    ● 125 V'ta anma değeri0,9 A
    ● 220 V'ta anma değeri0,3 A
    ● 600 V'ta anma değeri0,1 A
    kontak güvenilirliği yardımcı kontaklarbeher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
    Nominal UL/CSA verileri
    tam yük akımı (FLA) 3 fazlı trifaz motor için
    ● 480 V'ta anma değeri11 A
    ● 600 V'ta anma değeri11 A
    mekanik güç çıkışı [hp]
    ● tek fazlı trifaz motor için
    — 110/120 V'ta anma değeri1 hp
    — 230 V'ta anma değeri2 hp
    ● 3 fazlı trifaz motor için
    — 200/208 V'ta anma değeri3 hp
    — 220/230 V'ta anma değeri3 hp
    — 460/480 V'ta anma değeri7,5 hp
    — 575/600 V'ta anma değeri10 hp
    kontak yük kapasitesi yardımcı kontaklar UL uyarıncaA600 / P600
    Kısa devre koruması
    minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadarC karakteristiği: 10 A; 0,4 kA
    sigorta elemanı modeli
    ● ana devrenin kısa devreye karşı korunması için
    — düzenleme türü 1’de gerekligG: 63 A (690 V, 100 kA), aM: 32 A (690 V, 100 kA), BS88: 63 A (415 V, 80 kA)
    — düzenleme türü 2’de gerekligG: 25 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 25 A (415 V, 80 kA)
    ● yardımcı anahtar kısa devre koruması için gerekligG: 10 A (500 V, 1 kA)

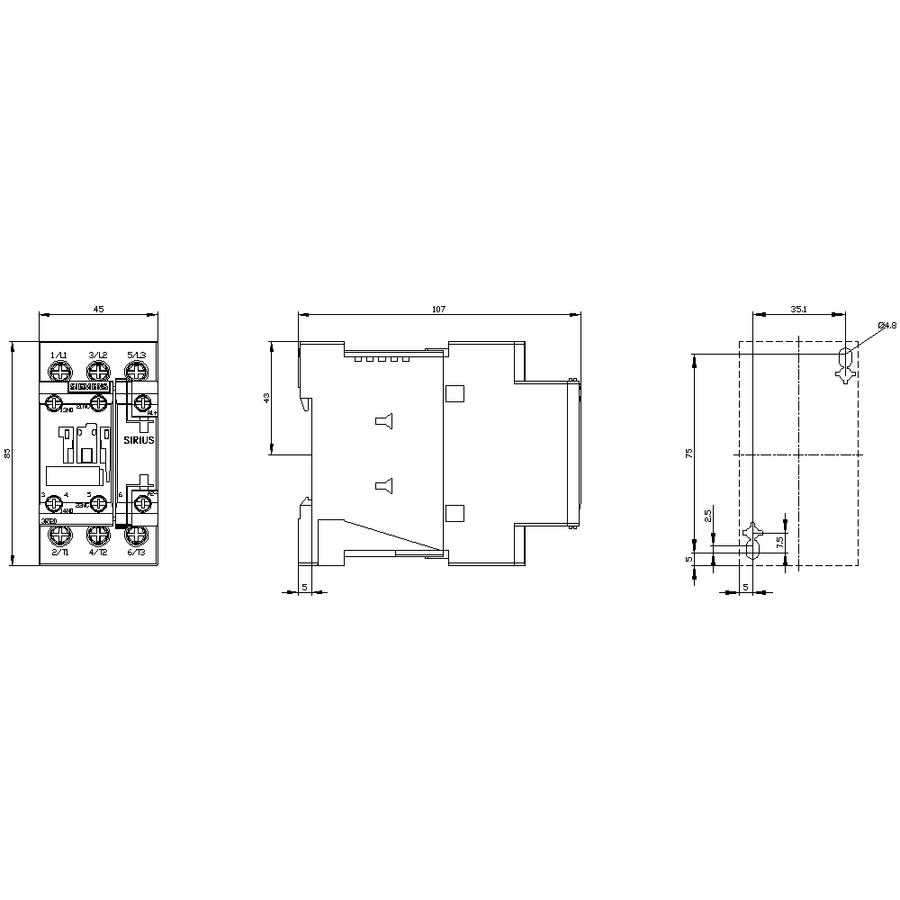

    Montaj/ Sabitleme/ Ebatlar
    montaj konumudikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir.
    sabitleme türü sıra montajıEvet
    sabitleme türüDIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme
    yükseklik85 mm
    genişlik45 mm
    derinlik107 mm
    uyulması gereken mesafe
    ● sıralı montajda
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda0 mm
    ● topraklanmış parçalara
    — önde10 mm
    — yukarı10 mm
    — yanlarda6 mm
    — aşağı doğru10 mm
    ● gerilim taşıyan parçalara
    — önde10 mm
    — yukarı10 mm
    — aşağı doğru10 mm
    — yanlarda6 mm
    Bağlantılar/ Terminaller
    elektrik bağlantısı modeli
    ● ana devre içinvida bağlantısı
    ● yardımcı ve kontrol devreleri içinvida bağlantısı
    ● kontaktörde yardımcı kontaklar içinVida bağlantısı
    ● solenoidVida bağlantısı
    bağlanabilir iletken kesiti türü
    ● ana kontaklar için
    — tek telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — tek telli veya çok telli2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
    — ince telli kablo uç işlemeli2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
    ● AWG hatlarında ana kontaklar için<
