| ürün marka adı | SENTRON |
| ürün tanımı | yükleme kesicileri |
| ürün modeli | Acil Kapat Şalteri |
| gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için | 1 ON – 0 OFF |
| anahtar modeli | Metrik vida bağlantısı için yalıtım malzemesi kılıfı |
| çalıştırma elemanı modeli | kısa döndürme kulpu |
| renk çalıştırma elemanı | kırmızı |
| tutamak modeli | Tahrik mekanizması, kırmızı/sarı |
| anahtar tahriki modeli motor tahriki | Hayir |
| Genel teknik veriler |

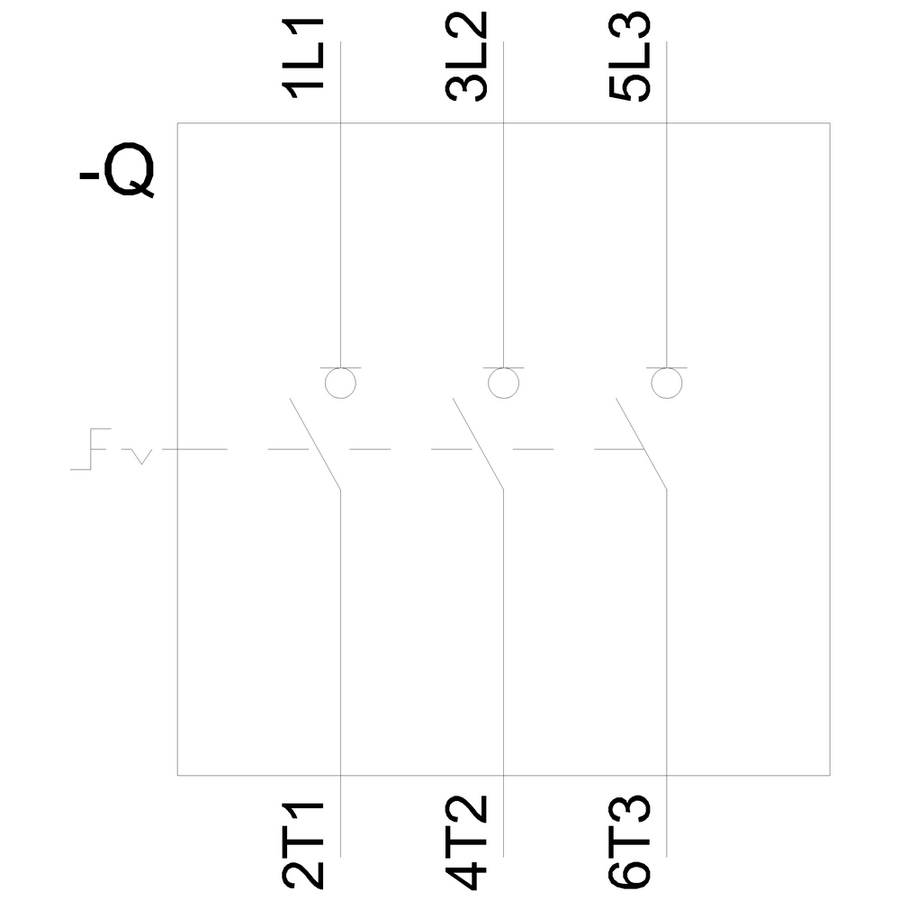

| kutup sayısı | 3 |
| kutup sayısı not | N + PE |
| yük kesici ebadı | 2 |
| mekanik kullanım süresi (işletim çevrimleri) tipik | 100 000 |
| elektrikli işletim süresi (işletim çevrimleri) | |
| ● AC-23 A'da 690 V'ta | 6 000 |
| anahtarlama frekansı maksimum | 50 1/h |
| kirlilik derecesi | 3 |
| Gerilim |
| izolasyon gerilimi anma değeri | 690 V |
| şok gerilim mukavemeti anma değeri | 6 kV |
| işletim gerilimi | |
| ● AC'de anma değeri | 690 V |
| işletim frekansı anma değeri | |
| ● minimum | 50 Hz |
| ● maksimum | 60 Hz |
| Koruma sınıfı |
| IP koruma türü | IP65 |
| NEMA koruma türü | 1, 4X, 12 |
| IP koruma türü ön tarafta | IP65 |
| Dağıtma |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına | 1,8 W |
| Ana devre |
| işletim akımı | |
| ● AC-21'de 690 V'ta anma değeri | 32 A |
| ● AC-21 A'da 240 V'ta anma değeri | 32 A |
| ● AC-21 A'da 400 V'ta anma değeri | 32 A |
| ● AC-21 A'da 440 V'ta anma değeri | 32 A |
| ● AC-23 A'da 400 V'ta anma değeri | 22 A |
| işletim kapasitesi | |
| ● AC-23 A'da 240 V'ta anma değeri | 6 kW |
| ● AC-23 A'da 400 V'ta anma değeri | 12 kW |
| ● AC-23 A'da 440 V'ta anma değeri | 11,5 kW |
| ● AC-23 A'da 690 V'ta anma değeri | 12 kW |
| ● AC-3'te 240 V'ta anma değeri | 5,5 kW |
| ● AC-3'te 400 V'ta anma değeri | 10 kW |
| ● AC-3'te 690 V'ta anma değeri | 9,5 kW |
| Yardımcı devre |
| CO kontak sayısı yardımcı kontaklar için | 0 |
| açıcı sayısı yardımcı kontaklar için | 0 |
| kapayıcı sayısı yardımcı kontaklar için | 0 |
| işletim gerilimi yardımcı kontaklar AC'de maksimum | 500 V |
| daimi akım yardımcı kontak anma değeri | 10 A |
| izolasyon gerilimi yardımcı anahtar anma değeri | 500 V |
| Uygunluk |
| kullanma uygunluğu ana anahtar | Evet |
| kullanma uygunluğu yük ayırma anahtarı | Evet |
| kullanma uygunluğu ACİL-KAPAT şalteri | Evet |
| kullanma uygunluğu emniyet anahtarı | Evet |
| kullanma uygunluğu bakım/onarım anahtarı | Evet |
| Ürün Detayı |
| ürün özelliği KAPALI pozisyonunda sabitlenebilir | Evet |
| Aksesuarlar |
| ürün ilavesi opsiyonel | |
| ● motor tahriki | Hayir |
| ● gerilim tetikleyicisi | Hayir |
| bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum | 3 |
| bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum | 5 |
| bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum | 0 |
| asma kilit sayısı maksimum | 3 |
| kilit baklası kalınlığı asma kilitlerin | 4 ... 8 mm |
| Kısa devre |
| koşullu kısa devre akımı şebeke tarafında sigortada | |
| ● 690 V'ta gG sigorta ile anma değeri | 50 kA |
| geçiş akımı kapalı anahtarda | |
| ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum | 4,5 kA |
| ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum | 4,5 kA |
| ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen | 5 kA |
| I2t değeri kapalı anahtarda | |
| ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum | 9 kA2.s |
| ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum | 9 kA2.s |
| ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum | 9 kA2.s |
| sigorta elemanı modeli | |
| ● ana devrenin kısa devreye karşı korunması için gerekli | sigorta gL/gG: 40 A |
| ● yardımcı anahtar kısa devre koruması için gerekli | sigorta gL/gG: 10 A |
| işletim akımı devreye alınmış sigorta anma değeri | 40 A |
| uygun |
| işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer | 32 A |
| işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri | 600 V |
| aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri | 20 |
| aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri | 20 |
| kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca | 5 kA |
| daimi akım devreye alınmış sigorta UL uyarınca anma değeri | 80 A |
| sigortanın tipi UL uyarınca | RK5 |
| Bağlantılar |
| AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum | |
| ● | 8 |
| ● | 14 |
| bağlanabilir iletken kesiti türü bakır kablo için | |
| ● tek telli | 1x (1,5...16 mm²) |
| ● ince telli kablo uç işlemeli | 1x (1,5...10 mm²) |
| ● çok telli | 1x (1,5...16 mm²) |
| bağlanabilir iletken kesiti türü yardımcı kontaklar için | |
| ● tek telli | yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) |
| ● ince telli kablo uç işlemeli | yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² |
| ● çok telli | yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) |
| elektrik bağlantısı modeli | |
| ● ana devre için | çerçeve kıskaçlar |
| ● yardımcı kontaklar için | bağlantı klemensleri |

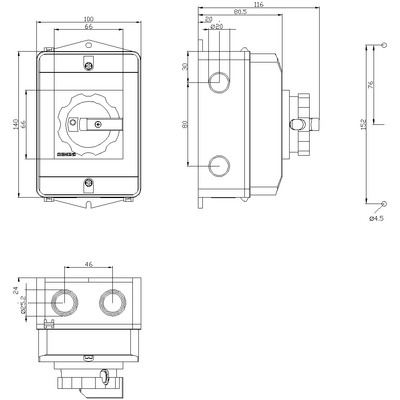

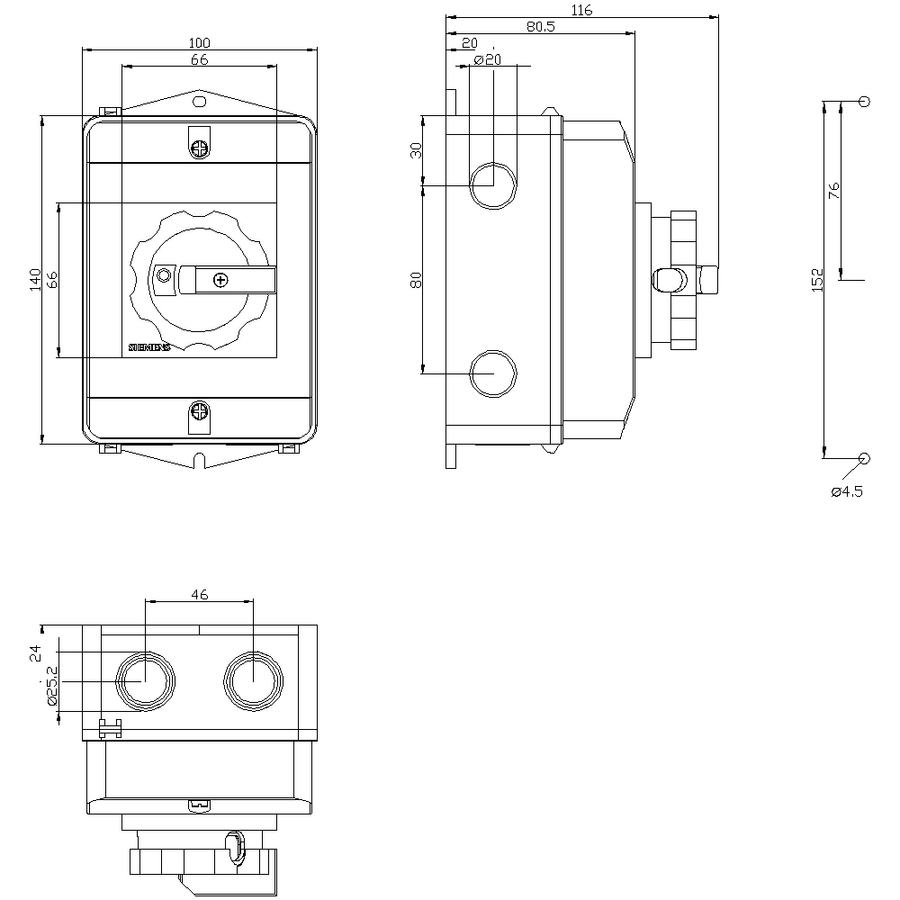

| Mekanik Tasarım |
| yükseklik | 152 mm |
| genişlik | 100 mm |
| derinlik | 117 mm |
| cihaz modeli | sabit monte |
| sabitleme türü | Komple cihaz mahfaza içinde |
| sabitleme türü | |
| ● 4 delikli sabitlemeli ön montaj | Hayir |
| ● ortadan sabitlemeli ön montaj | Evet |
| ● ray montajı | Hayir |
| MB başına net ağırlık | 406 g |
| Çevresel koşullar |
| ortam sıcaklığı işletim sırasında | |
| ● minimum | -25 °C |
| ● maksimum | 55 °C |
| ortam sıcaklığı depolama sırasında | |
| ● minimum | -25 °C |
| ● maksimum | 55 °C |
