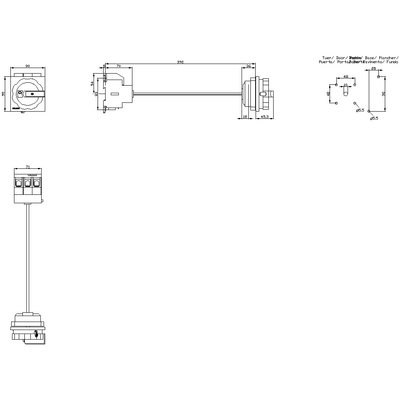

SIEMENS ACİL STOP ŞALTERİ DİPTEN TESPİTLİ KİLİTLEMELİ KAPI BAĞLANTILI 100A 37KW 4011209403659
Ürün Kodu : SIE-3LD2714-0TK53
%62
İskonto
8.568,00 TL
3.255,84 TL
5.312,16 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3LD2714-0TK53 SIEMENS 100A DİPTEN PAKET ŞALTER
Sentron 3Ld2 serisi üç kutuplu yük kesici ve acil durdurma şalteri; 100 A nominal akıma ve AC-23 kategorisinde 400 V’da 37 kW’a kadar ayırma kapasitesine sahiptir.

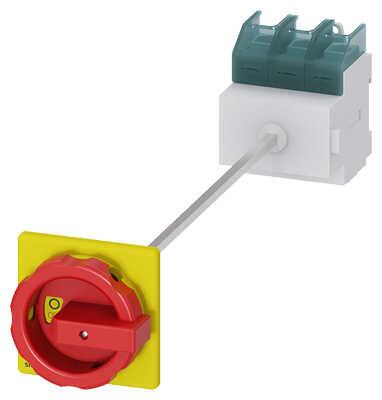

Zemine sabitlenen bu model, kapı emniyet kilidi, kırmızı-sarı döner kumanda kolu ve dört delikli sabitleme tutacağıyla donatılmıştır.
Trifaze motorlar, iklimlendirme/havalandırma sistemleri, makine-konveyör hatları ile kimya, gıda ve içecek sektörlerindeki üretim makinelerinde güvenli enerji izolasyonu sağlar.
Modüler yapısı, yardımcı kontakların pratik ve hızlı montajına imkân tanır; N–PE ya da dört kutuplu bağlantı seçenekleri mevcuttur.
16–250 A aralığında kilitlenebilir tahrik mekanizması, esnek şebeke ayırımı sunar.
IP65 koruma sınıfındaki kapalı gövdesi, dış mekân koşullarına karşı dayanıklıdır. IEC, UL, CCC ve gemi yapımı onaylarıyla küresel ölçekte kullanılabilen bu şalterler; ön pano, montaj plakası, ray veya dağıtım panosu montajına uygun çeşitli versiyonlarda, doğrudan ya da döner tip kapı tahrik sistemleriyle teslim edilir.
Ayrıca DC uygulamaları için özel 3Ld2 varyantları da bulunmaktadır.
Tüm modeller, operatör ve ekipman güvenliğini kesintisiz şekilde temin eder.
Marka Siemens Tedarikçi No 3LD2714-0TK53 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 100 A, operating power / at AC-23 A 400 V: 37 kW, floor mounting with door coupling, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle GTIN 4011209403659 Ağırlık 0.745 Derinlik 0.145 En 0.117 Uzunluk 0.477 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 4 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 7,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 100 A ● AC-21 A'da 240 V'ta anma değeri 100 A ● AC-21 A'da 400 V'ta anma değeri 100 A ● AC-21 A'da 440 V'ta anma değeri 100 A ● AC-23 A'da 400 V'ta anma değeri 70 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 18,5 kW ● AC-23 A'da 400 V'ta anma değeri 37 kW ● AC-23 A'da 440 V'ta anma değeri 37 kW ● AC-23 A'da 690 V'ta anma değeri 30 kW ● AC-3'te 240 V'ta anma değeri 18,5 kW ● AC-3'te 400 V'ta anma değeri 30 kW ● AC-3'te 690 V'ta anma değeri 22 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 10 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 100 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 100 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 100 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 60 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 75 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 10 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 200 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 1 ● 12 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (4...50 mm²) ● ince telli kablo uç işlemeli 1x (4...35 mm²) ● çok telli 1x (4...50 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 106 mm genişlik 90 mm derinlik 470,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 725 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 4 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 7,5 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 100 A ● AC-21 A'da 240 V'ta anma değeri 100 A ● AC-21 A'da 400 V'ta anma değeri 100 A ● AC-21 A'da 440 V'ta anma değeri 100 A ● AC-23 A'da 400 V'ta anma değeri 70 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 18,5 kW ● AC-23 A'da 400 V'ta anma değeri 37 kW ● AC-23 A'da 440 V'ta anma değeri 37 kW ● AC-23 A'da 690 V'ta anma değeri 30 kW ● AC-3'te 240 V'ta anma değeri 18,5 kW ● AC-3'te 400 V'ta anma değeri 30 kW ● AC-3'te 690 V'ta anma değeri 22 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 10 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 10 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 64 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 100 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 100 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 100 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 60 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 75 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 10 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 200 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 1 ● 12 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (4...50 mm²) ● ince telli kablo uç işlemeli 1x (4...35 mm²) ● çok telli 1x (4...50 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 106 mm genişlik 90 mm derinlik 470,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Evet MB başına net ağırlık 725 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
