SIEMENS 18.5KW 38A 24VDC 1NO+1NC SIRIUS KONTAKTÖR VİDA BAĞLANTILI 4011209833821
Ürün Kodu : SIE-3RT2028-1BB40
%70
indirimli
16.680,00 TL
5.004,00 TL
11.676,00 TL
KDV Dahildir.
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-

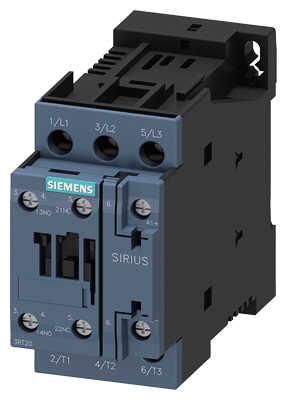

SIEMENS SIRIUS 3RT2 Motor Kontaktörü
Siemens SIRIUS 3RT2 serisi güç kontaktörü motorların anahtarlanması için tasarlanmıştır. 400 V’da 18,5 kW. 38 A. 3 kutuplu yapı. DC 24 V. Yardımcı kontaklar 1 (NO) ve 1 (NC). Vida bağlantı klemensleri sayesinde kolay montaj imkânı sunar. SIRIUS sistem modülüne entegre edilebilir ve diğer bileşenlerle uyumlu çalışır. Cihaz kombinasyonlarının birçoğu fabrika çıkışında test edilmiştir. Entegre yardımcı şalterler sistem karmaşıklığını azaltır. Ön taraftaki bağlantılar kolay kablolama sağlar.
Marka Siemens Tedarikçi No 3RT2028-1BB40 Açıklama Power contactor, AC-3 38 A, 18.5 kW / 400 V 1 NO + 1 NC, 24 V DC 3-pole, size S0 screw terminals GTIN 4011209833821 Ağırlık 0.604 Derinlik 0.1155 En 0.054 Uzunluk 0.092 ürün marka adı SIRIUS ürün tanımı Güç kontaktörü ürün tipi tanımı 3RT2 Genel teknik veriler koruyucu ebadı S0 ürün ilavesi ● iletişim fonksiyon modülü Hayir ● yardιmcι anahtar Evet güç kaybı [W] akım anma değerinde ● AC'de sıcak işletim durumunda 9,6 W ● AC'de sıcak işletim durumunda kutup başına 3,2 W ● yük akım parçasız tipik 5,9 W güç kaybı hesaplaması türü akıma bağlı kare izolasyon gerilimi ● ana akım devresinin kirlilik derecesi 3’te anma değeri 690 V ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri 690 V şok gerilim mukavemeti ● ana akım devresinin anma değeri 6 kV ● yardımcı akım devresinin anma değeri 6 kV güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca 400 V şok mukavemeti dikdörtgen darbede ● DC'de 10g / 5 ms, 7,5g / 10 ms şok mukavemeti sinüs darbesinde ● DC'de 15 g / 5 ms, 10 g / 10 ms mekanik kullanım süresi (işletim çevrimleri) ● kontaktör tipik 10 000 000 ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5 000 000 ● yardımcı anahtar bloklu kontaktör tipik 10 000 000 referans işareti IEC 81346-2:2009 uyarınca Q RoHS yönetmeliği (gün/ay/yıl) 10/01/2009 MB başına net ağırlık 610 g Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -25 ... +60 °C ● depolama sırasında -55 ... +80 °C bağıl nem minimum 10 % bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum 95 % Ana akım devresi kutup sayısı ana devre için 3 kapayıcı sayısı ana kontaklar için 3 açıcı sayısı ana kontaklar için 0 işletim gerilimi ● AC-3'te anma değeri maksimum 690 V ● AC-3e'de anma değeri maksimum 690 V işletim akımı ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri 50 A ● AC-1'de — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri 50 A — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri 42 A ● AC-3'te — 400 V'ta anma değeri 38 A — 500 V'ta anma değeri 32 A — 690 V'ta anma değeri 21 A ● AC-3e'de — 400 V'ta anma değeri 38 A — 500 V'ta anma değeri 32 A — 690 V'ta anma değeri 21 A ● AC-4'te 400 V'ta anma değeri 22 A ● AC-5a'da 690 V'a kadar anma değeri 44 A ● AC-5b'de 400 V'a kadar anma değeri 31,5 A ● AC-6a'da — 230 V'a kadar n=20 akım pik değerinde anma değeri 30,8 A — 400 V'a kadar n=20 akım pik değerinde anma değeri 30,8 A — 500 V'a kadar n=20 akım pik değerinde anma değeri 30,8 A — 690 V'a kadar n=20 akım pik değerinde anma değeri 21 A ● AC-6a'da — 230 V'a kadar n=30 akım pik değerinde anma değeri 20,5 A — 400 V'a kadar n=30 akım pik değerinde anma değeri 20,5 A — 500 V'a kadar n=30 akım pik değerinde anma değeri 21,4 A — 690 V'a kadar n=30 akım pik değerinde anma değeri 21 A minimum kesit ana devrede maksimum AC-1 anma değerinde 10 mm² işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te ● 400 V'ta anma değeri 12 A ● 690 V'ta anma değeri 12 A işletim akımı ● 1 akım hattında DC-1’de — 24 V'ta anma değeri 35 A — 60 V'ta anma değeri 20 A — 110 V'ta anma değeri 4,5 A — 220 V'ta anma değeri 1 A — 440 V'ta anma değeri 0,4 A — 600 V'ta anma değeri 0,25 A ● seri devre 2 akım hattında DC-1’de — 24 V'ta anma değeri 35 A — 60 V'ta anma değeri 35 A — 110 V'ta anma değeri 35 A — 220 V'ta anma değeri 5 A — 440 V'ta anma değeri 1 A — 600 V'ta anma değeri 0,8 A ● seri devre 3 akım hattında DC-1’de — 24 V'ta anma değeri 35 A — 60 V'ta anma değeri 35 A — 110 V'ta anma değeri 35 A — 220 V'ta anma değeri 35 A — 440 V'ta anma değeri 2,9 A — 600 V'ta anma değeri 1,4 A ● 1 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 20 A — 60 V'ta anma değeri 5 A — 110 V'ta anma değeri 2,5 A — 220 V'ta anma değeri 1 A — 440 V'ta anma değeri 0,09 A — 600 V'ta anma değeri 0,06 A ● seri devre 2 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 35 A — 60 V'ta anma değeri 35 A — 110 V'ta anma değeri 15 A — 220 V'ta anma değeri 3 A — 440 V'ta anma değeri 0,27 A — 600 V'ta anma değeri 0,16 A ● seri devre 3 akım hattında DC-3'te DC-5'te — 24 V'ta anma değeri 35 A — 60 V'ta anma değeri 35 A — 110 V'ta anma değeri 35 A — 220 V'ta anma değeri 10 A — 440 V'ta anma değeri 0,6 A — 600 V'ta anma değeri 0,6 A işletim kapasitesi ● AC-3'te — 230 V'ta anma değeri 11 kW — 400 V'ta anma değeri 18,5 kW — 500 V'ta anma değeri 18,5 kW — 690 V'ta anma değeri 18,5 kW ● AC-3e'de — 230 V'ta anma değeri 11 kW — 400 V'ta anma değeri 18,5 kW — 500 V'ta anma değeri 18,5 kW — 690 V'ta anma değeri 18,5 kW işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te ● 400 V'ta anma değeri 6 kW ● 690 V'ta anma değeri 10,3 kW işletim görünür gücü AC-6a'da ● 230 V'a kadar n=20 akım pik değerinde anma değeri 12,2 kVA ● 400 V'a kadar n=20 akım pik değerinde anma değeri 21,3 kVA ● 500 V'a kadar n=20 akım pik değerinde anma değeri 26,6 kVA ● 690 V'a kadar n=20 akım pik değerinde anma değeri 25 kVA işletim görünür gücü AC-6a'da ● 230 V'a kadar n=30 akım pik değerinde anma değeri 8,1 kVA ● 400 V'a kadar n=30 akım pik değerinde anma değeri 14,2 kVA ● 500 V'a kadar n=30 akım pik değerinde anma değeri 18,5 kVA ● 690 V'a kadar n=30 akım pik değerinde anma değeri 25 kVA kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum 593 A; AC-1 anma değerine uygun minimum kesit kullanın ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum 341 A; AC-1 anma değerine uygun minimum kesit kullanın ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum 260 A; AC-1 anma değerine uygun minimum kesit kullanın ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum 199 A; AC-1 anma değerine uygun minimum kesit kullanın ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum 162 A; AC-1 anma değerine uygun minimum kesit kullanın yük boşaltma frekansı ● DC'de 1 500 1/h anahtarlama frekansı ● AC-1'de maksimum 1 000 1/h ● AC-2'de maksimum 750 1/h ● AC-3'te maksimum 750 1/h ● AC-3e'de — maksimum 750 1/h ● AC-4'te maksimum 250 1/h Kontrol devresi/ Kumanda gerilim türü kontrol besleme gerilimi DC kontrol besleme gerilimi DC'de anma değeri 24 V çalışma alanı faktörü kontrol gerilimi anma değeri solenoid DC'de ● başlangıç değeri 0,8 ● bitiş değeri 1,1 kapanma gücü solenoid DC'de 5,9 W tutma gücü solenoid DC'de 5,9 W kapanış gecikmesi ● DC'de 50 ... 170 ms açılış gecikmesi ● DC'de 15 ... 18 ms elektrik arkı süresi 10 ms aktivasyon modeli anahtar tahriki Standart A1 - A2 Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama 1 kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama 1 işletim akımı AC-12'de maksimum 10 A işletim akımı AC-15'te ● 230 V'ta anma değeri 10 A ● 400 V'ta anma değeri 3 A ● 500 V'ta anma değeri 2 A ● 690 V'ta anma değeri 1 A işletim akımı DC-12'de ● 24 V'ta anma değeri 10 A ● 48 V’ta anma değeri 6 A ● 60 V'ta anma değeri 6 A ● 110 V'ta anma değeri 3 A ● 125 V'ta anma değeri 2 A ● 220 V'ta anma değeri 1 A ● 600 V'ta anma değeri 0,15 A işletim akımı DC-13'te ● 24 V'ta anma değeri 10 A ● 48 V’ta anma değeri 2 A ● 60 V'ta anma değeri 2 A ● 110 V'ta anma değeri 1 A ● 125 V'ta anma değeri 0,9 A ● 220 V'ta anma değeri 0,3 A ● 600 V'ta anma değeri 0,1 A kontak güvenilirliği yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) Nominal UL/CSA verileri tam yük akımı (FLA) 3 fazlı trifaz motor için ● 480 V'ta anma değeri 34 A ● 600 V'ta anma değeri 27 A mekanik güç çıkışı [hp] ● tek fazlı trifaz motor için — 110/120 V'ta anma değeri 3 hp — 230 V'ta anma değeri 5 hp ● 3 fazlı trifaz motor için — 200/208 V'ta anma değeri 10 hp — 220/230 V'ta anma değeri 10 hp — 460/480 V'ta anma değeri 25 hp — 575/600 V'ta anma değeri 25 hp kontak yük kapasitesi yardımcı kontaklar UL uyarınca A600 / P600 UL File Number (CCN) E31519 (NLDX, NLDX7) Kısa devre koruması minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar C karakteristiği: 10 A; 0,4 kA sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için — düzenleme türü 1’de gerekli gG: 125 A (690 V,100 kA), aM: 50 A (690 V,100 kA), BS88: 125 A (415 V,80 kA) — düzenleme türü 2’de gerekli gG: 50 A (690 V, 100 kA), aM: 25 A (690 V, 100 kA), BS88: 50 A (415 V, 80 kA) ● yardımcı anahtar kısa devre koruması için gerekli gG: 10 A (500 V, 1 kA) Montaj/ Sabitleme/ Ebatlar montaj konumu dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir. sabitleme türü sıra montajı Evet sabitleme türü DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme yükseklik 85 mm genişlik 45 mm derinlik 107 mm uyulması gereken mesafe ● sıralı montajda — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 0 mm ● topraklanmış parçalara — önde 10 mm — yukarı 10 mm — yanlarda 6 mm — aşağı doğru 10 mm ● gerilim taşıyan parçalara — önde 10 mm — yukarı 10 mm — aşağı doğru 10 mm — yanlarda 6 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı ● kontaktörde yardımcı kontaklar için Vida bağlantısı ● solenoid Vida bağlantısı bağlanabilir iletken kesiti türü ● ana kontaklar için — tek telli 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) — tek telli veya çok telli 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) — ince telli kablo uç işlemeli 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² ● AWG hatlarında ana kontaklar için 2x (16 ... 12), 2x (14 ... 8) bağlanabilir iletken kesiti ana kontaklar için ● tek telli 1 ... 10 mm² ● çok telli 1 ... 10 mm² ● ince telli kablo uç işlemeli 1 ... 10 mm² bağlanabilir iletken kesiti yardımcı kontaklar için ● tek telli veya çok telli 0,5 ... 2,5 mm² ● ince telli kablo uç işlemeli 0,5 ... 2,5 mm² bağlanabilir iletken kesiti türü ● yardımcı kontaklar için — tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) — ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) ● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14) AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için 16 ... 8 AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için 20 ... 14 Emniyet ürün fonksiyonu ● IEC 60947-4-1 uaryınca aynalı kontak Evet ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı Hayir ● güvenlik fonksiyonu için uygundur Evet kullanma uygunluğu emniyetli kapatma Evet kullanım süresi maksimum 20 a test aşınmaya göre kullanım süresi gerekli Evet tehlike yaratan kesilmelerin oranı ● düşük zorlanma oranında SN 31920 uyarınca 40 % ● yüksek zorlanma oranında SN 31920 uyarınca 73 % B10 değeri yüksek zorlanma oranında SN 31920 uyarınca 1 000 000 devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca 100 FIT ISO 13849 cihaz tipi ISO 13849-1 uyarınca 3 yüksek boyutlandırma ISO 13849-2 uyarınca gerekli Evet IEC 61508 emniyetli cihaz türü IEC 61508-2 uyarınca A tipi Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı
