Siemens
SIEMENS ACİL STOP ŞALTERİ ÖNDEN TESPİTLİ 25A 9,5 KW 4011209402898
Ürün Kodu : SIE-3LD2103-0TK53
%62
İskonto
2.250,00 TL
855,00 TL
1.395,00 TL
KDV Dahildir.
TÜKENDİ
Stoklara girince haber ver
Kampanya
- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
Sentron 3Ld2 serisi üç kutuplu yük kesici ve acil kapama şalteri; 25 A nominal akım ve AC-23 kategorisinde, 400 V’ta 9,5 kW’a kadar ayırma kapasitesine sahiptir.

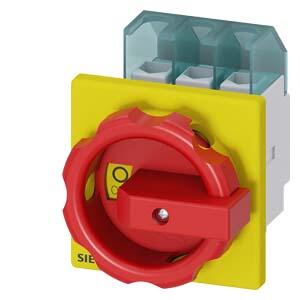

Ön panele montaja uygun tasarımı, kırmızı-sarı döner kumanda kolu ve dört delikli montaj tutacağıyla dikkat çeker.
Trifaze motorlar, iklimlendirme/havalandırma sistemleri, makine-konveyör hatları ile kimya, gıda ve içecek endüstrilerindeki uygulamalarda güvenilir enerji izolasyonu gerçekleştirir.
Modüler mimarisi sayesinde yardımcı kontaklar kolayca entegre edilir; N–PE veya dört kutuplu bağlantı seçenekleri mevcuttur.
16–250 A aralığında kilitlenebilir sürgü mekanizması, esnek şebeke devre ayırımı sağlar.
IP65 koruma sınıfındaki kapalı muhafazası, dış ortam koşullarına karşı dayanıklıdır. IEC, UL, CCC ve gemi yapımı sertifikalarıyla uluslararası uyumluluk sunar.
Çeşitli montaj seçenekleri —ön pano, montaj plakası, ray veya dağıtım panosu— ve isteğe bağlı olarak doğrudan ya da döner tip kapı kilit mekanizmalarıyla teslim edilebilir.
Doğru akım uygulamaları için özel 3Ld2 varyantları da bulunmaktadır. Bu şalterler, hem operatörün hem de ekipmanın kesintisiz güvenliğini garanti eder.
Marka Siemens Tedarikçi No 3LD2103-0TK53 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 25 A, operating power / at AC-23 A 400 V: 9.5 kW, front-mounted, rotary operating mechanism, Red / yellow, 4-hole mounting of the handle GTIN 4011209402898 Ağırlık 0.2 Derinlik 0.07 En 0.08 Uzunluk 0.092 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Ön tarafa sabit çalıştırma elemanı modeli kısa döndürme kulpu renk çalıştırma elemanı kırmızı tutamak modeli Tahrik mekanizması, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 2 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 6 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 1,1 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 25 A ● AC-21 A'da 240 V'ta anma değeri 25 A ● AC-21 A'da 400 V'ta anma değeri 25 A ● AC-21 A'da 440 V'ta anma değeri 25 A ● AC-23 A'da 400 V'ta anma değeri 20 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 5 kW ● AC-23 A'da 400 V'ta anma değeri 10 kW ● AC-23 A'da 440 V'ta anma değeri 9,5 kW ● AC-23 A'da 690 V'ta anma değeri 10 kW ● AC-3'te 240 V'ta anma değeri 4 kW ● AC-3'te 400 V'ta anma değeri 8 kW ● AC-3'te 690 V'ta anma değeri 7,5 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Evet kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 8 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 3,5 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 3,5 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 4 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 4 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 25 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 25 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 25 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 10 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 15 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 5 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 50 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 8 ● 14 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (1,5...16 mm²) ● ince telli kablo uç işlemeli 1x (1,5...10 mm²) ● çok telli 1x (1,5...16 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 84 mm genişlik 67 mm derinlik 92,5 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Hayir MB başına net ağırlık 203 g Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
