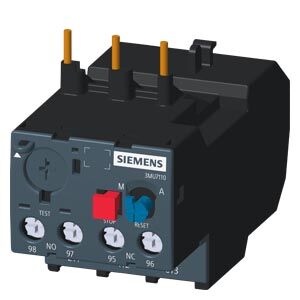

SIEMENS 3MU7110-0LA0 SİNOPLUS 3MT7 BOY 0, 1, 2 İÇİN 5.5-8A TERMİK AŞIRI AKIM RÖLESİ 4047624395910
Ürün Kodu : 3MU7110-0LA0- Ürün Özellikleri
- Ödeme Seçenekleri
- İade ve Teslimat
- Yorumlar (0)
-
3MU7110-0LA0 SIEMENS TERMİK AŞIRI AKIM RÖLESİ 5.5-8A
Siemens 3MU7110-0LA0 modeli, SINOVA / 3MU7 serisi termik aşırı yük rölesi (overload relay) modülü grubunda yer alan ileri bir çözümdür.
Bu modül, özellikle 3MT7 kontaktör sistemleriyle doğrudan uyumlu biçimde çalışacak şekilde tasarlanır ve motorları aşırı yük şartlarına karşı korumada kritik rol oynar.
Bu modelin ayarlanabilir akım aralığı genellikle daha yüksek oranlara yönelik olup, orta-üst sınıf motor uygulamalarında kullanılmak üzere optimize edilir.
Termik rölenin çıkma (trip) eşiği hassas biçimde ayarlanabilir; bu sayede sistemin ihtiyaçlarına uygun koruma sunar.
Ayrıca, cihazın darbe gerilimi (impulse voltage) toleransı ve izolasyon gerilimi değerleri de yüksek güvenlik gereksinimlerini karşılayacak şekilde belirlenir.
Rölenin kontrol devresi tarafında 1 NO + 1 NC yardımcı kontak bulunur.
Bu kontaklar, sistemle entegre sinyal veya koruma devreleri oluşturmak için kullanılır.
Cihazın elektriksel kayıpları, çalışma koşullarına göre nispeten düşük tutulur; bu da kullanım verimliliğini optimize eder.
Ayrıca modül, ~ 44 mm genişlik, ~ 92 mm derinlik gibi kompakt ölçülerde tasarlanır ve yaklaşık ~ 0,175 kg civarında bir ağırlığa sahiptir.
Çalışma sıcaklığı –5 … +55 °C, saklama sıcaklığı –25 … +70 °C olarak belirlenmiş olup, çeşitli endüstriyel ortamlarda güvenle kullanılabilir.
EAN 4047624395910 Emtia Kodu (GTİP) 85364900 Ambalaj boyutları (U x G x Y) 67.00 x 45.00 x 94.00 mm Net ağırlık 0.150 Kg Ürün Kodu X0FB Katalog Kodu EP-M3 Group Code P335 Ürün Sınıfı B: return restricted, please contact your Siemens partner/contact eClass - Sürüm : 14, Sınıflandırma : 27-37-15-01
- Sürüm : 12, Sınıflandırma : 27-37-15-01
- Sürüm : 9.1, Sınıflandırma : 27-37-15-01
- Sürüm : 9, Sınıflandırma : 27-37-15-01
- Sürüm : 8, Sınıflandırma : 27-37-15-01
- Sürüm : 7.1, Sınıflandırma : 27-37-15-01
- Sürüm : 6, Sınıflandırma : 27-37-15-01
ETIM - Sürüm : 10, Sınıflandırma : EC000106
- Sürüm : 9, Sınıflandırma : EC000106
- Sürüm : 8, Sınıflandırma : EC000106
- Sürüm : 7, Sınıflandırma : EC000106
IDEA Sürüm : 4, Sınıflandırma : 5366 UNSPSC Sürüm : 15, Sınıflandırma : 39-12-23-30 ürün marka adı SINOVA ürün tanımı Termik aşırı yük rölesi ürün tipi tanımı 3MU7 Genel teknik veriler aşırı akım rölesi ebadı boyut 1 güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda 10,8 W ● kutup başına 3,6 W izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri 690 V şok gerilim mukavemeti ana akım devresinin anma değeri 6 kV şok mukavemeti IEC 60068-2-27 uyarınca 15g / 11 ms referans işareti IEC 81346-2:2009 uyarınca F RoHS yönetmeliği (tarih) 07/01/2022 Ağırlık 0,175 kg Ortam koşulları kurulum yüksekliği NN üzerinde yükseklikte maksimum 2 000 m ortam sıcaklığı ● işletim sırasında -5 ... +55 °C ● depolama sırasında -25 ... +70 °C sıcaklık kompanzasyonu -5 ... +55 °C bağıl nem işletim sırasında 10 ... 95 % Ana akım devresi kutup sayısı ana devre için 3 gerilim türü ana devre için AC işletim gerilimi ● anma değeri 690 V ● AC-3'te anma değeri maksimum 690 V işletim frekansı anma değeri 50 ... 60 Hz işletim akımı anma değeri 8 A işletim akımı AC-3'te 400 V'ta anma değeri 8 A işletim kapasitesi AC-3'te ● 400 V'ta anma değeri 3 kW ● 690 V'ta anma değeri 5,5 kW Yardιmcι akιm devresi açıcı sayısı yardımcı kontaklar için 1 kapayıcı sayısı yardımcı kontaklar için 1 işletim akımı yardımcı kontaklar AC-15'te ● 24 V'ta 4,17 A ● 110 V'ta 3,64 A ● 690 V'ta 0,7 A işletim akımı yardımcı kontaklar DC-13'te ● 24 V'ta 4,17 A ● 110 V'ta 0,45 A ● 220 V'ta 0,2 A Kısa devre koruması sigorta elemanı modeli ● yardımcı anahtar kısa devre koruması için gerekli sigorta gG: 10 A Montaj/ Sabitleme/ Ebatlar montaj konumu 22,5° ön ve arka tarafa eğim ve 90° dönüş, normal dikey montaj düzlemi ile ilgili sabitleme türü Kontaktör montajı yükseklik 64 mm genişlik 44 mm derinlik 92 mm Bağlantılar/ Terminaller elektrik bağlantısı modeli ● ana devre için vida bağlantısı ● yardımcı ve kontrol devreleri için vida bağlantısı bağlanabilir iletken kesiti türü ana kontaklar için ● tek telli veya çok telli 1x (1 ... 6 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 10 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli veya çok telli 1x (1 ... 4 mm²) ● ince telli kablo uç işlemeli 1x (1 ... 4 mm²) sıkma torku ● ana kontaklar için vida bağlantısında 1,85 N·m ● yardımcı kontaklar için vida bağlantısında 1,2 N·m yiv modeli bağlantı vidası ● ana kontaklar için M4 ● yardımcı ve kontrol kontakları M3,5 Elektrik Güvenliği IP koruma türü ön tarafta IEC 60529 uyarınca IP20 temas koruması ön tarafta IEC 60529 uyarınca önden dikey dokunma durumunda parmak korumalı Gösterge gösterge modeli anahtarlama durumu için tetikleyici göstergesi
-
