Sentron 3Ld2 serisi üç kutuplu yük ayırıcı ve acil kapama anahtarı; 160 A nominal akım ve AC-23 sınıfında, 400 V’da 75 kW’a kadar ayırma kapasitesine sahiptir.

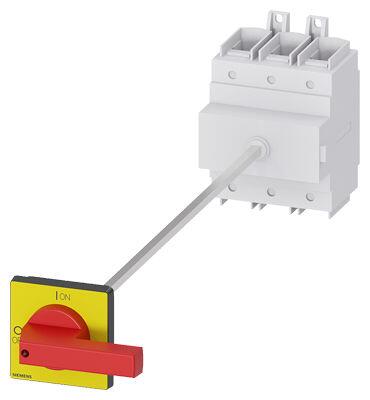

Zemine sabitlenen bu ünitede kapı kilitleme tertibatı, mandallı sürgü düzeni ve kırmızı-sarı kumanda koluna sahip, ergonomik dört delikli tutamak yer alır.
Trifaze motorlar, iklimlendirme sistemleri, makine-konveyör hatları ile kimya, gıda ve içecek endüstrilerinde güvenli enerji kesimi sağlar.
Modüler yapısı sayesinde yardımcı kontaklar hızlı kurulabilir; N–PE veya dört kutuplu bağlantı seçenekleri mevcuttur.
16–250 A aralığındaki kilitlenebilir sürgü mekanizması, şebeke ayırımında yüksek esneklik sunar.
IP65 koruma dereceli kapalı muhafazası, dış ortamlara dayanıklıdır. IEC, UL, CCC ve gemi yapımı sertifikalarıyla dünya çapında kullanılabilir.
Ön pano, montaj plakası, ray veya dağıtım tablosu konfigürasyonlarına uyumlu; doğrudan ya da döner tip kapı sürgüsü opsiyonları sunar.
Ayrıca DC uygulamalara yönelik özel varyantlar da vardır.
Bu ayırıc‐kapama anahtarları, hem operatörün hem de sistemin kesintisiz güvenliğini garanti eder.
Marka Siemens Tedarikçi No 3LD2318-0TK13 Açıklama SENTRON, Switch disconnector 3LD, emergency switching-off switch, 3- pole, Iu: 160 A, operating power / at AC-23 A 400 V: 75 kW, floor mounting with door coupling, knob-operated mechanism, red/yellow, 4-hole mounting of the handle GTIN 4011209768628 Ağırlık 2.746 Derinlik 0.315 En 0.229 Uzunluk 0.646 UPC 040892595901 Emtia Kodu (GTİP) 85365080 LKZ_FDB/ Katalog Kodu LV10.1 Ürün Grubu 5887 Group Code P360 Sınıflandırmalar Versiyon Sınıflandırma eClass 12 27-37-14-03 eClass 14 27-37-14-03 eClass 6 27-37-14-03 eClass 7.1 27-37-14-03 eClass 8 27-37-14-03 eClass 9 27-37-14-03 eClass 9.1 27-37-14-03 ETIM 7 EC000216 ETIM 8 EC000216 ETIM 9 EC000216 IDEA 4 5293 UNSPSC 15 39-12-22-33 ürün marka adı SENTRON ürün tanımı yükleme kesicileri ürün modeli Acil Kapat Şalteri gösterge modeli elle işletim anahtarlama pozisyonu göstergesi için 1 ON – 0 OFF anahtar modeli Kapı kuplajı ile zemine sabitleme çalıştırma elemanı modeli mandal renk çalıştırma elemanı kırmızı tutamak modeli Mandal tahriki, kırmızı/sarı anahtar tahriki modeli motor tahriki Hayir Genel teknik veriler kutup sayısı 3 yük kesici ebadı 5 mekanik kullanım süresi (işletim çevrimleri) tipik 100 000 elektrikli işletim süresi (işletim çevrimleri) ● AC-23 A'da 690 V'ta 6 000 anahtarlama frekansı maksimum 50 1/h kirlilik derecesi 3 Gerilim izolasyon gerilimi anma değeri 690 V şok gerilim mukavemeti anma değeri 8 kV işletim gerilimi ● AC'de anma değeri 690 V işletim frekansı anma değeri ● minimum 50 Hz ● maksimum 60 Hz Koruma sınıfı IP koruma türü IP65 NEMA koruma türü 1, 3R, 4X, 12 IP koruma türü ön tarafta IP65 Dağıtma güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda kutup başına 36 W Ana devre işletim akımı ● AC-21'de 690 V'ta anma değeri 160 A ● AC-21 A'da 240 V'ta anma değeri 160 A ● AC-21 A'da 400 V'ta anma değeri 160 A ● AC-21 A'da 440 V'ta anma değeri 160 A ● AC-23 A'da 400 V'ta anma değeri 132 A işletim kapasitesi ● AC-23 A'da 240 V'ta anma değeri 75 kW ● AC-23 A'da 400 V'ta anma değeri 75 kW ● AC-23 A'da 440 V'ta anma değeri 75 kW ● AC-23 A'da 690 V'ta anma değeri 45 kW ● AC-3'te 240 V'ta anma değeri 35 kW ● AC-3'te 400 V'ta anma değeri 50 kW ● AC-3'te 690 V'ta anma değeri 37 kW Yardımcı devre CO kontak sayısı yardımcı kontaklar için 0 açıcı sayısı yardımcı kontaklar için 0 kapayıcı sayısı yardımcı kontaklar için 0 işletim gerilimi yardımcı kontaklar AC'de maksimum 500 V daimi akım yardımcı kontak anma değeri 10 A izolasyon gerilimi yardımcı anahtar anma değeri 500 V Uygunluk kullanma uygunluğu ana anahtar Hayir kullanma uygunluğu yük ayırma anahtarı Evet kullanma uygunluğu ACİL-KAPAT şalteri Evet kullanma uygunluğu emniyet anahtarı Evet kullanma uygunluğu bakım/onarım anahtarı Evet Ürün Detayı ürün özelliği KAPALI pozisyonunda sabitlenebilir Evet Aksesuarlar ürün ilavesi opsiyonel ● motor tahriki Hayir ● gerilim tetikleyicisi Hayir bağlanabilir açıcı sayısı yardımcı kontaklar için takılabilir maksimum 3 bağlanabilir kapatıcı sayısı yardımcı kontaklar için takılabilir maksimum 5 bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum 0 asma kilit sayısı maksimum 3 kilit baklası kalınlığı asma kilitlerin 4 ... 6 mm Kısa devre koşullu kısa devre akımı şebeke tarafında sigortada ● 690 V'ta gG sigorta ile anma değeri 50 kA geçiş akımı kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 15 kA ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 15 kA ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum izin verilen 15 kA I2t değeri kapalı anahtarda ● 240 V'ta anahtar + gG sigorta kombinasyonunda maksimum 185 kA2.s ● 440 V'ta anahtar + gG sigorta kombinasyonunda maksimum 185 kA2.s ● 690 V'ta anahtar + gG sigorta kombinasyonunda maksimum 185 kA2.s sigorta elemanı modeli ● ana devrenin kısa devreye karşı korunması için gerekli sigorta gL/gG: 160 A ● yardımcı anahtar kısa devre koruması için gerekli sigorta gL/gG: 10 A işletim akımı devreye alınmış sigorta anma değeri 160 A uygun işletim akımı AC'de UL 508/UL 60947-4-1 uyarınca nominal değer 180 A işletim gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 uyarınca anma değeri 600 V aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 75 aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 uyarınca anma değeri 50 kısa süreli akım mukavemeti (SCCR) 600 V'ta UL 508/UL 60947-4-1 uyarınca 10 kA daimi akım devreye alınmış sigorta UL uyarınca anma değeri 200 A sigortanın tipi UL uyarınca RK5 Bağlantılar AWG numarası kodlanmış bağlanabilir iletken kesiti tek telli maksimum ● 1 ● 4/0 bağlanabilir iletken kesiti türü bakır kablo için ● tek telli 1x (16...185 mm²) ● ince telli kablo uç işlemeli 1x (16...150 mm²) ● çok telli 1x (16...185 mm²) bağlanabilir iletken kesiti türü yardımcı kontaklar için ● tek telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) ● ince telli kablo uç işlemeli yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön taraftaki yardιmcι şalter 1x 2,5 mm² ● çok telli yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön taraftaki yardιmcι şalter 1x (0,75 ... 2,5 mm²) elektrik bağlantısı modeli ● ana devre için çerçeve kıskaçlar ● yardımcı kontaklar için bağlantı klemensleri Mekanik Tasarım yükseklik 169 mm genişlik 112 mm derinlik 94 mm cihaz modeli sabit monte sabitleme türü Sabit montaj tekniği montaj cihazı sabitleme türü ● 4 delikli sabitlemeli ön montaj Evet ● ortadan sabitlemeli ön montaj Hayir ● ray montajı Hayir MB başına net ağırlık 2,835 kg Çevresel koşullar ortam sıcaklığı işletim sırasında ● minimum -25 °C ● maksimum 55 °C ortam sıcaklığı depolama sırasında ● minimum -25 °C ● maksimum 55 °C
